超声波探伤仪由一些不同的基本电路排列组合而成。基本电路排列组合的不同，构成许多不同用途或不同型号的探伤仪。对基本电路了解透彻后，甚至不看说明书，也能从一张电路图的静止的纵横线条间，分析其“来龙去脉”及随时间而异的动态情况。

  同一基本电路，在不同的排列组合中，用途也不同。例如单稳态电路（产生矩形波），在实际电路中，可以控制锯齿波电路，产生锯齿波。在同步电路中，可以经微分电路变换，产生触发波。在报警电路中，可以作为闸门波。在示波管电路中，还可作为升辉波等。因此，同一基本电路，由于用途不同，名称各异。例如，“报警位置”电路、“报警宽度”电路等都是单稳态电路。

  基本电路有电子管电路及晶体管电路之分。它们的电路结构及电路工作的物理过程是相似的。基本电路很多，这里只介绍几种常用的典型电路。

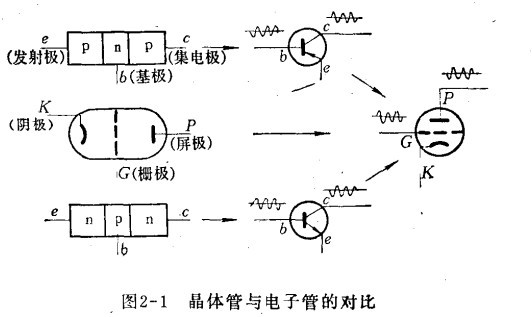

  晶体管有pnp型及npn型之分。晶体管的集电极（c）、基极（b）及发射及（e），分别相当于电子管的屏极（P）、栅极（G）及阴极（K）

  超声波探伤仪晶体管电路及电子管电路有三种不同的接法。以晶体管为例，说明三种接法的特点及与电子管电路相比较。

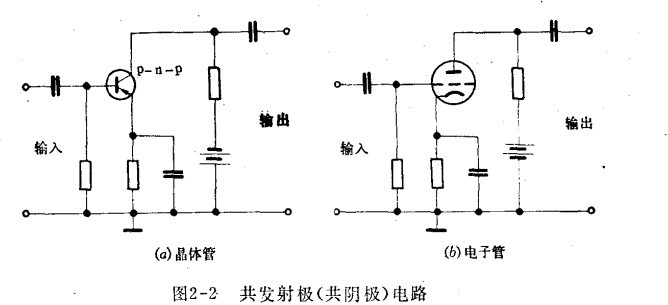

  1.共发射极电路 相当于电子管电路的共阴极电路。所谓共发射电路，就是发射极直接接地或通过电容器接地（对交流而言，大容量的电容器是短路的）。发射极为输入端或输出端的公共端。此电路的特点是输入电压与输出电压相位差180°。输入阻抗（约400欧）和输出阻抗（约15~30千欧）中等，电压放大和功率放大，电流放大系数为：a/（1-a）。因a接近于1（0.98或高一些），因此，电流放大系数可高于50。其截止频率为共基极电路的（1-a）倍。

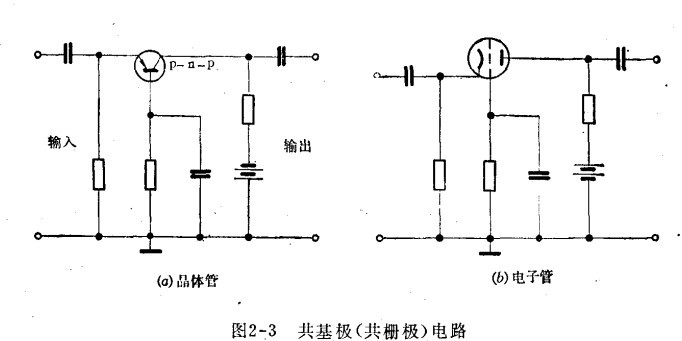

  2.共基极电路 相当于电子管的共栅极电路，就是基极对交流而言是接地的（直接接地或通过电容器接地）。基极为输入端及输出端的公共端。该电路的特点是输入电压与输出电压相同，输入阻抗较低（150~200欧），输入阻抗高（30~70千欧），功率放大较小，电流放大系数为a。

  3.共集电极电路（射极跟随器）相当于电子管的共屏极电路（阴极输出器），就是集电极对交流而言是接地的（直接接地或通过电容器接地）。集电极为输入端及输出端的公共端。该电路的特点是输入阻抗（约30千欧），输出阻抗最小（约600~1200欧），输入电压与输出电压同相。截至频率与共发射极电路相同。电压放大小于1，功率放大不大于15~18分贝，电流放大系数为1/（1-a）。
