流量测量仪表故障实例
    工业生产过程中，流量是指导操作、监视设备运行情况和进行核算的一个重要参数和依据，流且以质量表示时称为质量流量，以以及表示时为体积流量。为有效地进行生产和控制.需要经常对各种介质(液体、气体、蒸汽)的流量进行检侧，工业上检测流量的仪表一般分为速度式流最仪表、容积式流量仪表、质量式流量仪表三种类型。
1.流量测量仪表故障判断

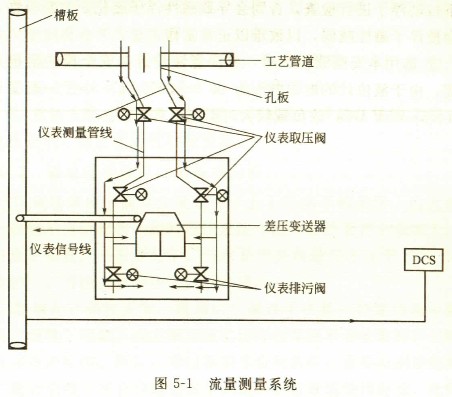

流量测量系统见图5-1。

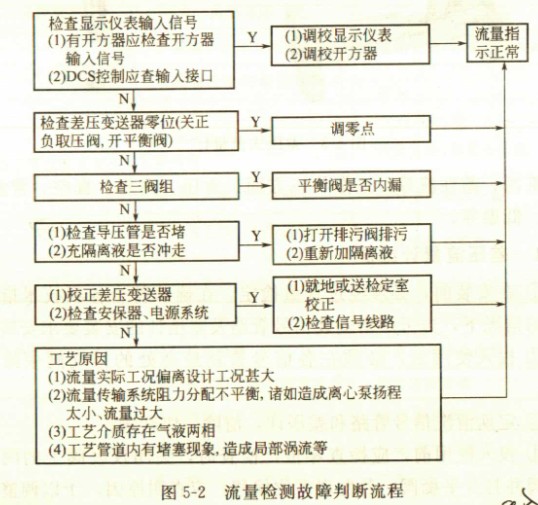

作为流量检测系统，无论用什么检测方法，用什么检测仪表，其故障现象最终都表现为流量指示不正常，不是指示偏高，就是流量指示偏低，或者没有指示等现象，所以流量检测故障判断的思路大致相差不多。现以差压变送器为例，说明流量检测故障判断思路。具体流程见图5-2。

2.差压流量计维修实例

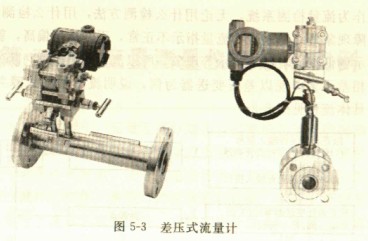

    差压式流量计(图5-3)由节流装里(包括节流元件和取压装置)、导压管和差压计或差压变送器及显示仪表组成，是基于被测流体流动的节流原理，利用流经节流装置时产生的压差来检测流体的流量。通常以节流元件形式对差压式流量计分类，如孔板流量计、文丘里流量计等。差压式流量计应用范围特别广泛，在封闭管道的流量测量中各种对象都有应用，如流体方面：单相、混相、洁净、脏污、黏性流等；工作状态方面：常压、高压、真空、常温、高温、低温等。
