概  要

本装置是回转型电子阀门驱动装置，可以通过外接电源的切换或外部输入信号、实现开、关和中间位置的控制。

安  装

1，注意事项

（1）手动转动阀门，确认无异赏情况，并转到全闭位置。

（2）将支架固定在阀门上。

（3）将驱动装置放在支架上用螺柱和螺母预紧。

（4）将开度计置于“关闭”位置，用联轴器将阀门芯轴和驱动装置出力轴用内六角螺钉固定。

（5）将把固定支架和驱动装置的螺钉拧紧。

（6）用手转动驱动装置的手柄，确认无偏心、弯斜，运动平衡。

2，配线连接

电源电压，输入信号的配线。使用标准装置的，塑料接线柱时，请使用外径尺寸是Φ9-Φ11的电线。

（请参图7）另外预备使用电线配管用接线柱时，也要先用外径尺寸是和电线外径尺寸一样的物品。

*如接线柱和电缆外径不合的话，从间隙里进水等造成防水不良问题。因此必须充分确认的基础上开始操作。

  3，配线工程

使用塑料管及电缆管的场合,要充分采取防水对策.

4，保险丝、断路开关的选用

接电源时、，必需设有保险丝和断路开关。保险丝和断路开关的容量以下为准。

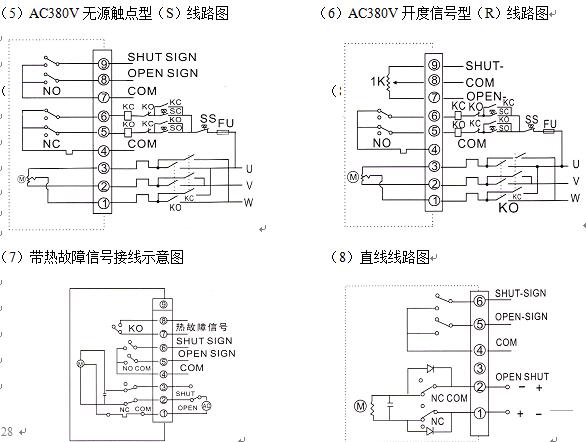

特别警告：  AC380V执行器调试方法：  先用手柄将阀门开至中间位置，然后接线通电，

执行器运转即压同方向行程开关如停，说明线已接对，否则将5、6接头对调，保证行程

开关能正确控制阀门的开和关。

用表测量4-5接线端子间的电阻值，使4-5间的电阻值到5Ω以下，坚固电位器固定螺钉。

（如果是智能型的七线接插件连接时请测量对应RV和RS两插孔的电阻值。）

注：手动操作时，不能过分超出出全开，全关的极限位置，

转角过大，会导致其部件的损坏。

3 机械限位的调整

*用手柄转动至全开位置。

*松开锁紧螺母，旋转调整螺钉，使之与机械挡块接触，

然后，反方向旋转螺钉半圈，锁紧螺母。

*同样方法，可进行全闭位置的机械挡块的调整。

故障与对策
