科学延长丝锥使用寿命的措施！

1. 丝锥崩牙、打牙的主要原因

在日常攻螺纹中，丝锥崩牙、打牙的主要原因大体总结如下：

①反转时，切削根部高点把切削刃挤掉的称“崩牙”。
②反转时，切削碎粒挤在丝锥与工件之间把切削刃挤掉的称“崩牙”。
③由于工件材质太黏硬，若润滑不好，把切削刃粘掉，称“崩牙”。
④由于工件材质太硬，将牙顶掉，称“打牙”。
⑤遇工件有砂眼、材质不均的硬块，将牙顶掉，称“打牙”。

⑥不合理操作造成的碰撞，如断续切削的速度快、出入头碰撞等，造成的掉牙称“打牙”。

原因①是由于大多数人没留意，没发觉其破坏能力的严重性。例如山东工具制造有限公司，生产的数控刀杆，刀杆尾部均有一个丝孔，分别为：型号40系列对应M16、型号45系列对应M20、型号50系列对应M24，就出现了丝锥使用寿命不长的问题，大部分是因为崩牙而导致的报废。这个问题同时也在其他兄弟单位中普遍存在，甚至在全国机械制造业中均存在这一问题。因为这个问题在手工攻螺纹、普通机床攻螺纹、数控机床攻螺纹都存在，对丝锥的破坏极大，应该引起大家的重视。下面分析问题产生的原因及对策。

2. 解决措施

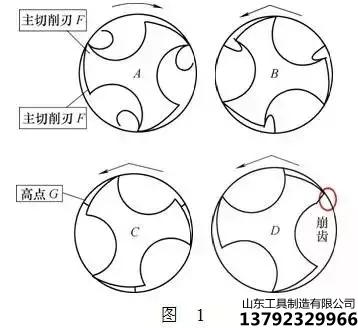

首先通过图1所示进行说明：图1中工件固定，丝锥旋转，主切削刃标记为E，背去屑刃标记为F。图1a是丝锥切削，丝锥倒转，把切削碎断，以便于排出；图1c是丝锥背去屑刃F，把切削切断，留下高点G，高度为丝锥后角差值（EF弧长的后角差高度）；图1d是因高点G而导致的丝锥崩齿。

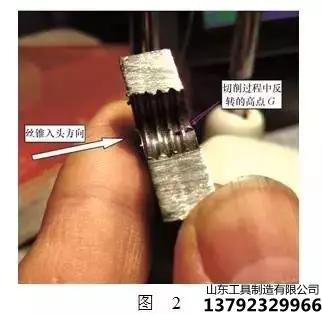

大部分材质的工件，当背去屑刃F后退至切削根部附近，就能把切削顶断（见图1b），但会留有高点，如果继续后退，用背去屑刃F把高点铲矮或把切削切断（见图1c），再继续后退，就是过盈的强制性后退，因为丝锥后面是带有6°～8°后角的斜面，到主切削刃E附近过盈，最容易过盈挤压，使主切削刃崩齿（见图1d）。现在的机用丝锥切削刃较短，主要以二扣半丝左右进行切削，特别是大一点直径丝锥，单刃切削余量大，遇到的工件材质稍微黏硬，高点G的抗力就增大，此时丝锥最容易崩齿，因为这个高点的顶抗作用力与切削时的作用力，对切削刃是双向疲劳交替破坏，大大降低了丝锥刃部的持久极限，图2所示是剖开的M12丝锥（没攻通），反转后主切削刃过高点的照片。凸起处即为高点G，主切削刃过高点后，高点处有明显摩擦发亮痕迹，但凸起仍然很明显，极易造成丝锥崩齿。

通过大量实践操作，发现当丝锥反转少于切削刃数分之一时，即三刃丝锥反转少于三分之一、四刃丝锥反转少于四分之一时，丝锥崩齿的概率降为，只要丝锥反转，把切削碎断，容易排屑即可，就能达到后退的目的，不必让主切削刃过高点G，这样可以有效避免丝锥因高点G挤压导致崩齿。特别是手工操作，采用主切削刃不过高点很有手感，很容易达到目的，更不容易断丝锥。机动攻螺纹时，无论钳工还是车工也尽量控制好后退行程，努力避免主切削刃退过高点，这样能大大提高丝锥的寿命。

例如，我们以前没控制后退行程，在Z512台钻上攻M12螺纹（生产100件左右的F214镗头滑块，每件6个M12螺纹，螺纹深18mm，通孔，材质40G）一般需要用2支以上丝锥，最多时用过6支丝锥，自从认识到高点对丝锥的危害性以后，努力控制后退行程，尽量不让主切削刃过高点G（脚踏开关控制），连续两个月生产了三批（批105件、第二批105件、第三批103件），结果丝锥寿命大为提高，其中批用2支丝锥，第二批只用1支（由于没崩牙，生产到第七十多件时，把丝锥刃前面轻轻磨了一下），第三批用了2支丝锥，但支丝锥干81件，第二支丝锥只干22件，这个过程中丝锥是完好无损的。

关于数控机床因为程序固定，普通操作者无法改变使用程序，所以无法解决该问题，在此向数控机床生产厂家建议，对数控机床程序进行调整，使机床操作者能够自主设定丝锥前后旋转行程。机动攻螺纹时，也尽量控制好后退行程，努力避免主切削刃退过高点，这样能大大提高丝锥的寿命。通过调研发现，数控机床攻螺纹对丝锥的损坏大部分为崩牙，若不崩牙，钝了可以简单修磨一下丝锥前端，使之锋利再用，若崩牙就不值得修磨。

3. 结语

以前之所以没有重视上述问题，是因书本中普遍告诉我们丝锥每前进一定量后，倒转1/4～1/2，使切削碎断，容易排出即可。通过查阅一些书籍，发现其中对于攻螺纹的描述均属于这种说法。故通过实践，建议教材应根据实际情况有所变动：四刃丝锥倒转应少于四分之一，三刃丝锥倒转应少于三分之一，使切削碎断，容易排出就可。这样一修改范围，才能引起同志们对这个问题的重视，生产数控机床的厂家也能够根据实际情况，对控制程序进行相应地调整，丝锥的使用寿命就能得到极大的提高，社会效益也会更加可观。所以，机械同仁应该到用丝锥多的工厂调研一下，了解数控机床攻螺纹时丝锥损坏过多的原因，努力调整现有工艺，提高丝锥的使用寿命，为节约型社会贡献一份力量。
