1.本实用新型涉及机械设备的技术领域，特别是涉及一种沥青生产用的常压蒸馏装置。

背景技术：

2.沥青生产用的常压蒸馏装置是一种用于对沥青生产的辅助装置，其在机械设备的领域中得到了广泛的使用；现有的沥青生产用的常压蒸馏装置使用中发现，常规的常压蒸馏装置在进行安装时，常压塔为圆柱型难以运输，同时常压塔在进行安装时，常压塔需要通过吊机进行吊装，吊装过程中常压塔容易发生转动而使吊机摆动，导致设备的使用便捷性和安全性较差。

技术实现要素：

3.为解决上述技术问题，本实用新型提供一种提高了设备使用的便捷性；提高了设备使用的稳定性的沥青生产用的常压蒸馏装置。

4.本实用新型的一种沥青生产用的常压蒸馏装置，包括底座、支架、转轴、第二支架、固定架、第二固定架、固定螺栓、固定螺母、常压塔、多个移动装置、牵引连接装置和稳定装置，底座的下端安装有多个移动装置，底座的侧端安装有牵引连接装置，支架安装在底座的上端，转轴通过轴承安装在支架上，转轴上还安装有第二支架，第二支架上端安装有固定架，第二固定架和固定架通过固定螺栓和固定螺母进行连接固定，常压塔位于固定架和第二固定架之间，常压塔上端还安装有稳定装置；所述的稳定装置包括两个第三固定架、第二固定螺栓、第二固定螺母、支板和底垫，两个第三固定架通过第二固定螺栓和第二固定螺母进行安装固定，第三固定架的上端安装有支板，支板上设置有辅助孔，底垫安装在底座的上端，底垫上设置有凹槽，第三固定架的下端位于底垫上的凹槽内；拖车通过底座侧端的牵引连接装置对设备进行牵引，设备在牵引时通过底座下端的多个移动装置进行便捷的移动，将吊机的绳索穿过支板上的辅助孔，在吊机的辅助下降常压塔进行竖起，常压塔在进行竖起时转轴转动，转轴的转动通过第二支架使固定架进行转动，使常压塔在竖起时更加稳定，而后常压塔竖起后拆卸固定螺栓、固定螺母、第二固定螺栓和第二固定螺母，使常压塔进行便捷的安装，提高了设备使用的便捷性和使用的安全性。

5.优选的，所述的移动装置包括安装座、轮架、轮轴和橡胶轮，安装座安装在底座的下端，轮架通过轴承安装在安装座的下端，轮轴通过轴承安装在轮架上，轮轴上安装有橡胶轮；设备通过底座下端的移动装置进行移动时，通过橡胶轮外端的橡胶材料使设备的移动更加稳定，提高了设备使用的稳定性。

6.优选的，所述的牵引连接装置包括连接板、转杆、转动套和连接架，连接板安装在底座的侧端，连接板侧端设置有安装槽，转杆通过轴承安装在安装槽的两端，转杆上安装有转动套，连接架安装在转动套的侧端，连接架上设置有牵引孔；拖车的挂钩穿过连接架上的

牵引孔对设备进行拖动，设备进行移动转向时通过转杆的转动进行辅助，使设备在移动时更加稳定，提高了设备使用的稳定性。

7.优选的，底座上设置有固定孔；常压塔在进行竖起安装时，将固定绳索穿过固定孔使底座的前端与地面进行固定，防止常压塔竖起安装时底座前端翘起，提高了设备使用的稳定性。

8.优选的，支架、底垫和底座的固定通过焊接固定；通过焊接固定使底座和支架、底垫进行连接，使设备在使用时更加稳定，提高了设备使用的稳定性。

9.与现有技术相比本实用新型的有益效果为：拖车通过底座侧端的牵引连接装置对设备进行牵引，设备在牵引时通过底座下端的多个移动装置进行便捷的移动，将吊机的绳索穿过支板上的辅助孔，在吊机的辅助下降常压塔进行竖起，常压塔在进行竖起时转轴转动，转轴的转动通过第二支架使固定架进行转动，使常压塔在竖起时更加稳定，而后常压塔竖起后拆卸固定螺栓、固定螺母、第二固定螺栓和第二固定螺母，使常压塔进行便捷的安装，提高了设备使用的便捷性和使用的安全性。

附图说明

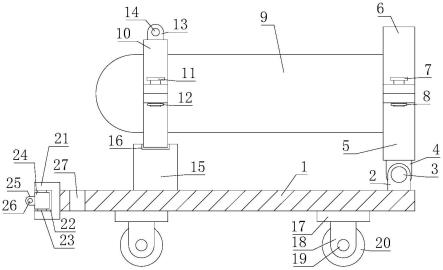

10.图1是本实用新型的结构示意图；

11.图2是牵引连接装置的局部放大结构示意图；

12.图3是稳定装置的放大结构示意图；

13.附图标记：1、底座；2、支架；3、转轴；4、第二支架；5、固定架；6、第二固定架；7、固定螺栓；8、固定螺母；9、常压塔；10、第三固定架；11、第二固定螺栓；12、第二固定螺母；13、支板；14、辅助孔；15、底垫；16、凹槽；17、安装座；18、轮架；19、轮轴；20、橡胶轮；21、连接板；22、安装槽；23、转杆；24、转动套；25、连接架；26、牵引孔；27、固定孔。

具体实施方式

14.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。

15.实施例

16.本实用新型的一种沥青生产用的常压蒸馏装置，包括底座1、支架2、转轴3、第二支架4、固定架5、第二固定架6、固定螺栓7、固定螺母8、常压塔9、多个移动装置、牵引连接装置和稳定装置，底座1的下端安装有多个移动装置，底座1的侧端安装有牵引连接装置，支架2安装在底座1的上端，转轴3通过轴承安装在支架2上，转轴3上还安装有第二支架4，第二支架4上端安装有固定架5，第二固定架6和固定架5通过固定螺栓7和固定螺母8进行连接固定，常压塔9位于固定架5和第二固定架6之间，常压塔9上端还安装有稳定装置，所述的稳定装置包括两个第三固定架10、第二固定螺栓11、第二固定螺母12、支板13和底垫15，两个第三固定架10通过第二固定螺栓11和第二固定螺母12进行安装固定，第三固定架10的上端安装有支板13，支板13上设置有辅助孔14，底垫15安装在底座1的上端，底垫15上设置有凹槽16，第三固定架10的下端位于底垫15上的凹槽16内，所述的移动装置包括安装座17、轮架18、轮轴19和橡胶轮20，安装座17安装在底

座1的下端，轮架18通过轴承安装在安装座17的下端，轮轴19通过轴承安装在轮架18上，轮轴19上安装有橡胶轮20，所述的牵引连接装置包括连接板21、转杆23、转动套24和连接架25，连接板21安装在底座1的侧端，连接板21侧端设置有安装槽22，转杆23通过轴承安装在安装槽22的两端，转杆23上安装有转动套24，连接架25安装在转动套24的侧端，连接架25上设置有牵引孔26，底座1上设置有固定孔27；拖车的挂钩穿过连接架25上的牵引孔26对设备进行拖动，设备进行移动转向时通过转杆23的转动进行辅助常压蒸馏装置图，使设备在移动时更加稳定，设备在牵引时通过底座1下端的多个移动装置进行便捷的移动，将吊机的绳索穿过支板13上的辅助孔14，在吊机的辅助下降常压塔9进行竖起，常压塔9在进行竖起时转轴3转动，转轴3的转动通过第二支架4使固定架5进行转动，使常压塔9在竖起时更加稳定，而后常压塔9竖起后拆卸固定螺栓7、固定螺母8、第二固定螺栓11和第二固定螺母12，使常压塔9进行便捷的安装，常压塔9在进行竖起安装时，将固定绳索穿过固定孔27使底座1的前端与地面进行固定，防止常压塔9竖起安装时底座1前端翘起，提高了设备使用的便捷性和使用的稳定性。

17.如图1至图3所示，本实用新型的一种沥青生产用的常压蒸馏装置，其在工作时常压蒸馏装置图，首先拖车的挂钩穿过连接架25上的牵引孔26对设备进行拖动，设备进行移动转向时通过转杆23的转动进行辅助，使设备在移动时更加稳定，设备在牵引时通过底座1下端的多个移动装置进行便捷的移动，将吊机的绳索穿过支板13上的辅助孔14，在吊机的辅助下降常压塔9进行竖起，常压塔9在进行竖起时转轴3转动，转轴3的转动通过第二支架4使固定架5进行转动，使常压塔9在竖起时更加稳定，而后常压塔9竖起后拆卸固定螺栓7、固定螺母8、第二固定螺栓11和第二固定螺母12，使常压塔9进行便捷的安装，常压塔9在进行竖起安装时，将固定绳索穿过固定孔27使底座1的前端与地面进行固定，防止常压塔9竖起安装时底座1前端翘起。

18.本实用新型的一种沥青生产用的常压蒸馏装置，其安装方式、连接方式或设置方式均为常见机械方式，只要能够达成其有益效果的均可进行实施；本实用新型的一种沥青生产用的常压蒸馏装置的固定螺栓7、固定螺母8、第二固定螺栓11和第二固定螺母12为市面上采购，本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可，而无需本领域的技术人员付出创造性劳动。

19.本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

20.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
