如何将盐雾试验机上的安培温控器更换为汇邦温控器?

2023年09月03日 13:41:59      来源:东莞市科迪仪器有限公司 >> 进入该公司展台      阅读量:59

分享:

目前科迪仪器的温度控制器已经全部采用汇邦品牌的温控器,该品牌仪表质保二年控温准确,下面介绍安培温控器更换为汇邦温控表的接线方法:

一、温控器的输入输出端接线方式:

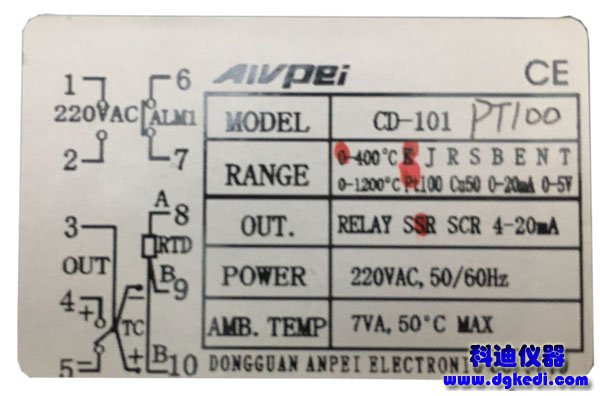

安培品牌温控器的接线图
 安培温控器的接线图
汇邦品牌温控器的接线图
 汇邦温控器的接线图
安培温控器汇邦温控器备注
1、2为电源输入端1、2为电源输入端将旧表1号端的线接到新表的1号端
将旧表2号端的线接到新表的2号端
4、5为直流电压输出端3、4为直流电压输出端将旧表4号端的线接到新表的3号端
将旧表5号端的线接到新表的4号端
二、温度传感器(感温线)的接法

温度传感器的输入类型均为PT100,

安培温控器汇邦温控器备注
8为温度传感器A端(红色线,单独的一种颜色)
9、10为温度传感器B端(蓝色线,两条颜色相同没有顺序)
10为温度传感器A端
8、9为温度传感器的B端
将旧表8号端的线接到新表的10号端
将旧表9、10号端的线分别接到新表的8、9号端,没有顺序要求

三、温度设置方法
先按下左下方的“SET”键,然后按温控表下方的上下箭头进行温度数值的调整。
