IDAX300变压器抗干扰绝缘诊断分析仪,500kV 利州变电站变压器含水量试验

2024年12月21日 16:42:58      来源:北京康高特仪器设备有限公司 >> 进入该公司展台      阅读量:4

分享:

北京康高特仪器设备导读:2024年5月下旬日,赴辽宁超高压使用MEGGER品牌的IDAX300变压器抗干扰绝缘诊断分析仪对500kV利州变电站3号主变进行变压器含水量检测。


IDAX300+VAX020


• 辽宁超高压500kV利州变电站 •

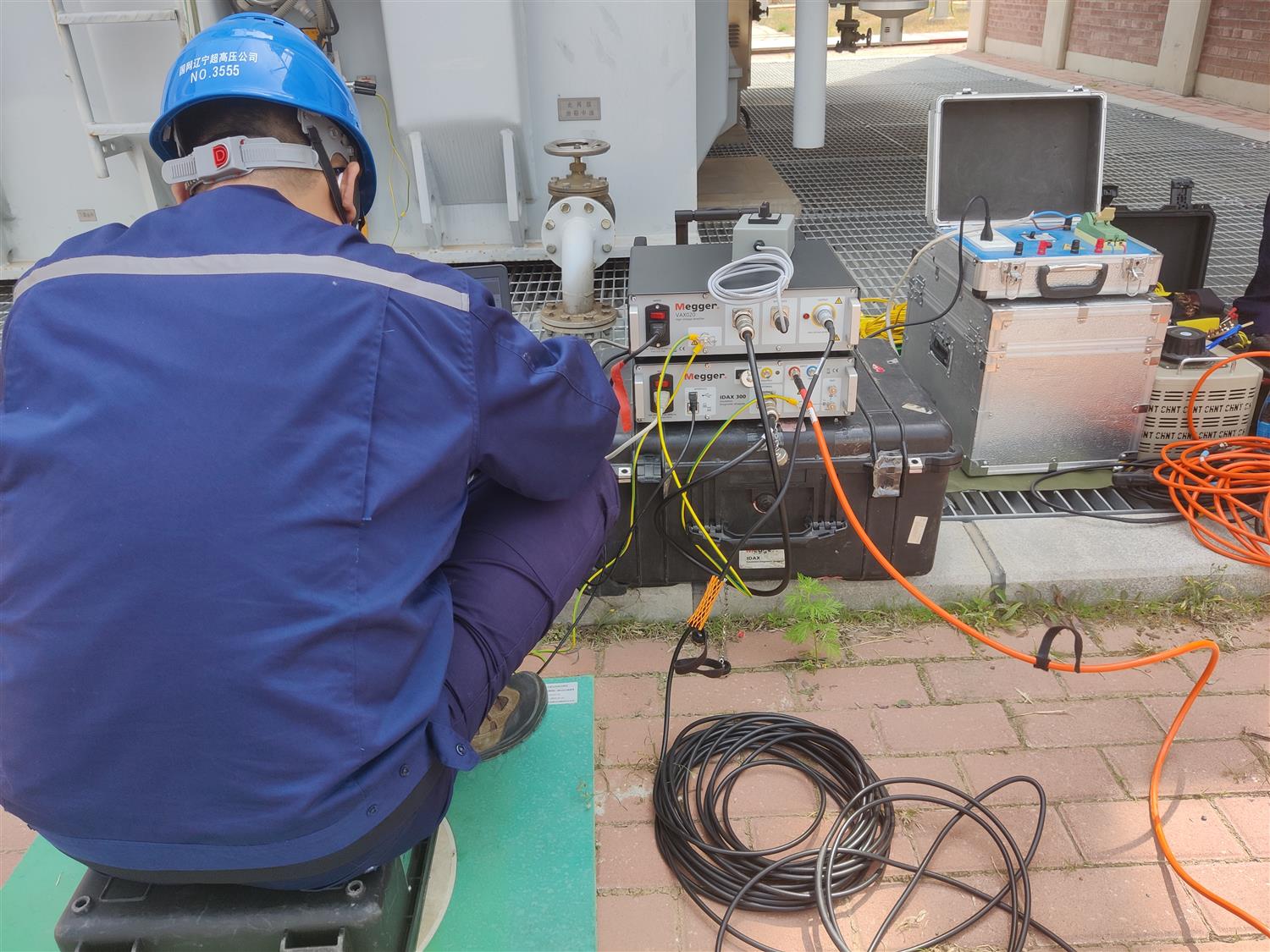

2024年5月下旬,赴辽宁超高压使用MEGGER品牌的IDAX300变压器抗干扰绝缘诊断分析仪对500kV利州变电站3号主变进行变压器含水量检测。

测试数据及分析如下:

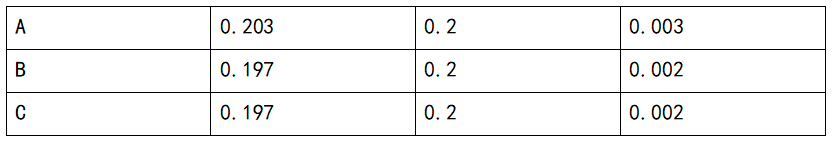

测试数据


从左至右为介损值,水含量分析和油电导率
所测得变压器的介损和电导率均处于好的状态,水含量处于新的。水含量测试结果在1%以下,变压器含水量为正常状态。(在DLT1980-2019《变压器绝缘纸板平均含水量测定法频域介电谱法》附录E中,评判500kV变压器含水量的注意值为1%)

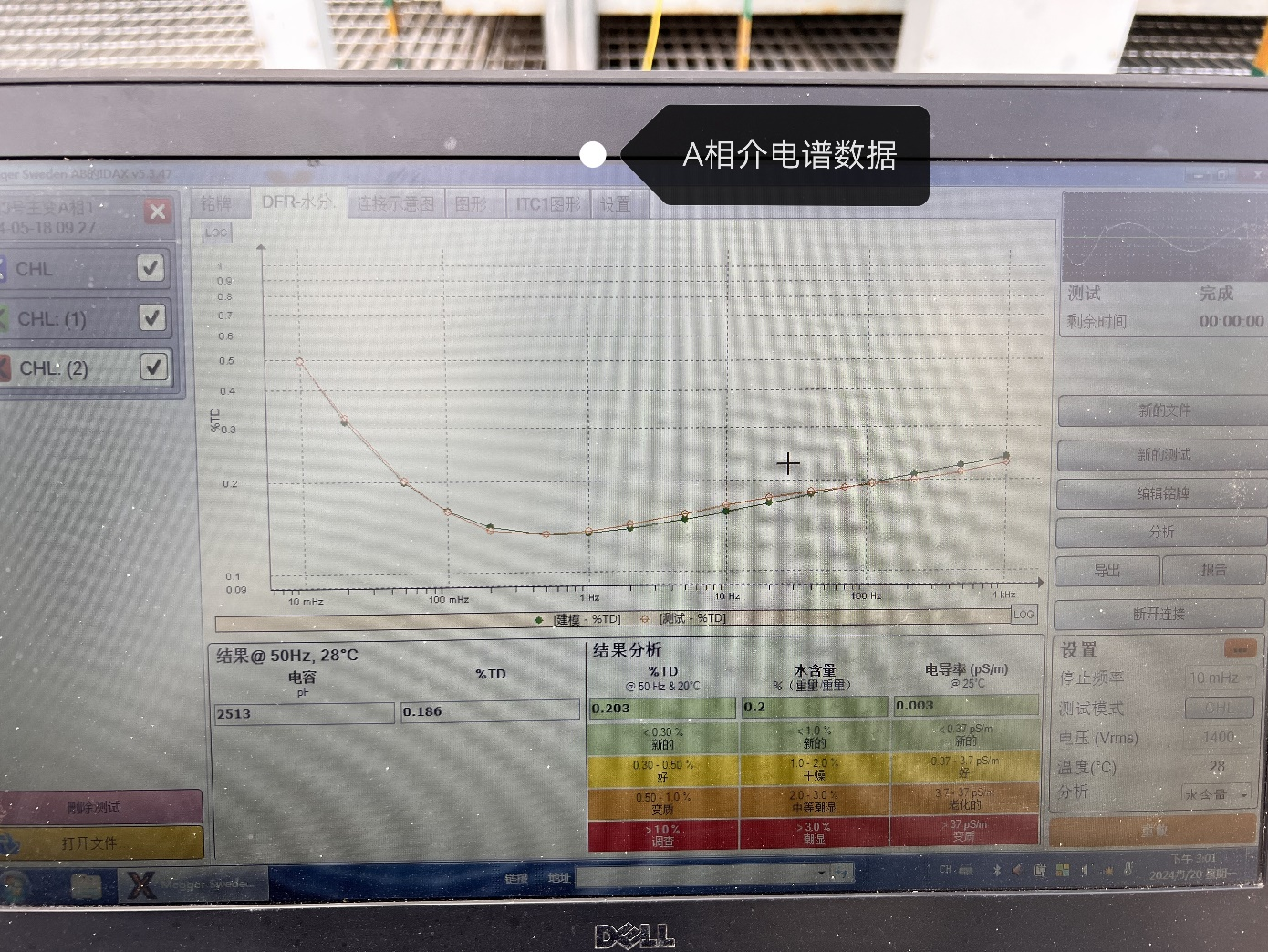

IDAX300+VAX020 A相

A相

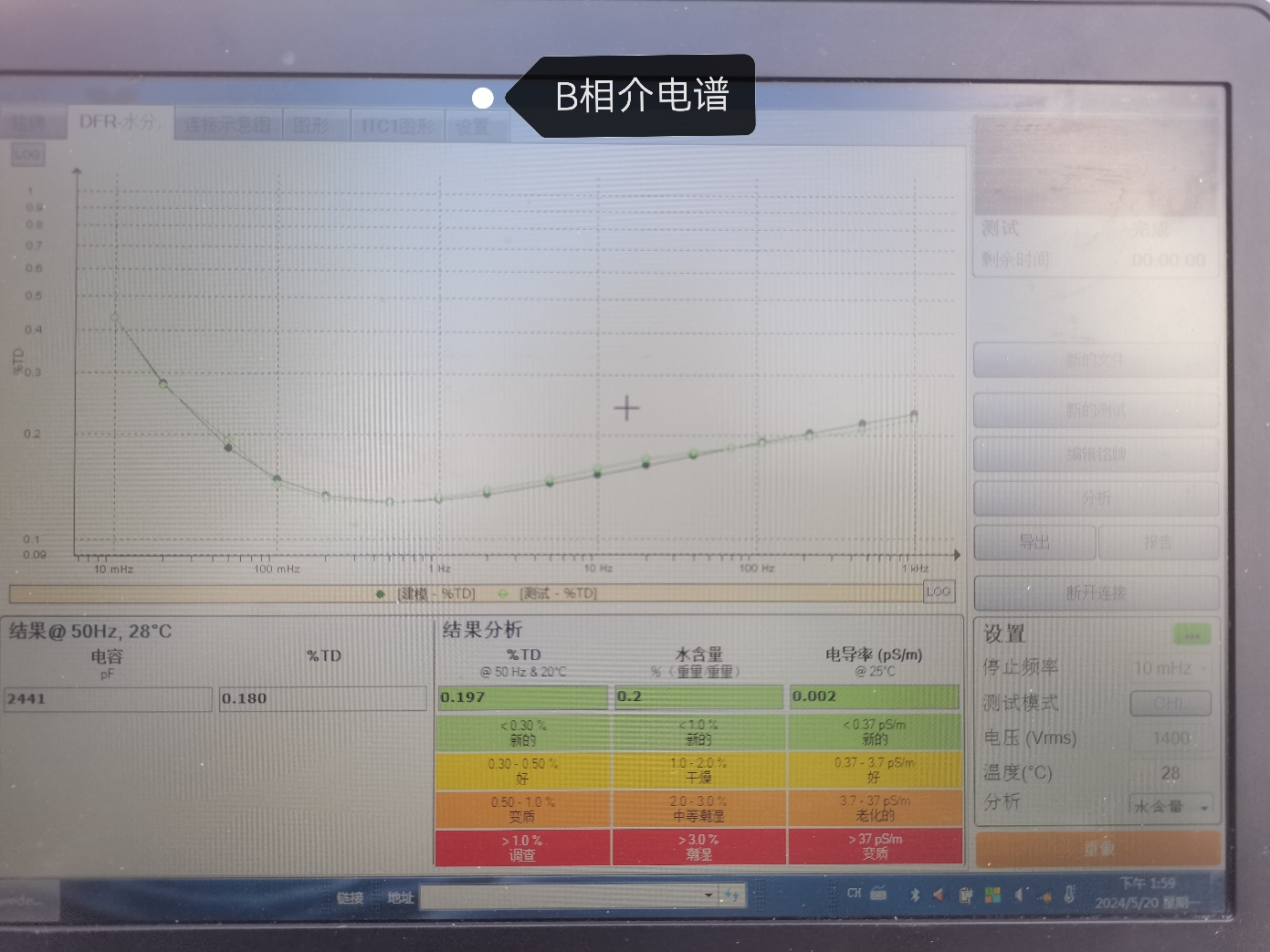

IDAX300+VAX020 B相


B相


IDAX300+VAX020 C相


C相

介质谱分析测试的是各个不同频率下的电容值和介损值,并绘制成电容和介损的频率曲线。介质谱曲线能够更为清晰地反映绝缘的状态,并且有助于判断测试结果是否存在异常。介损随频率改变,从左到右频率逐次增大。可以看到,测试结果曲线十分平滑且与模型曲线基本一致。

测试结论:
★本次试验变压器含水量正常。
