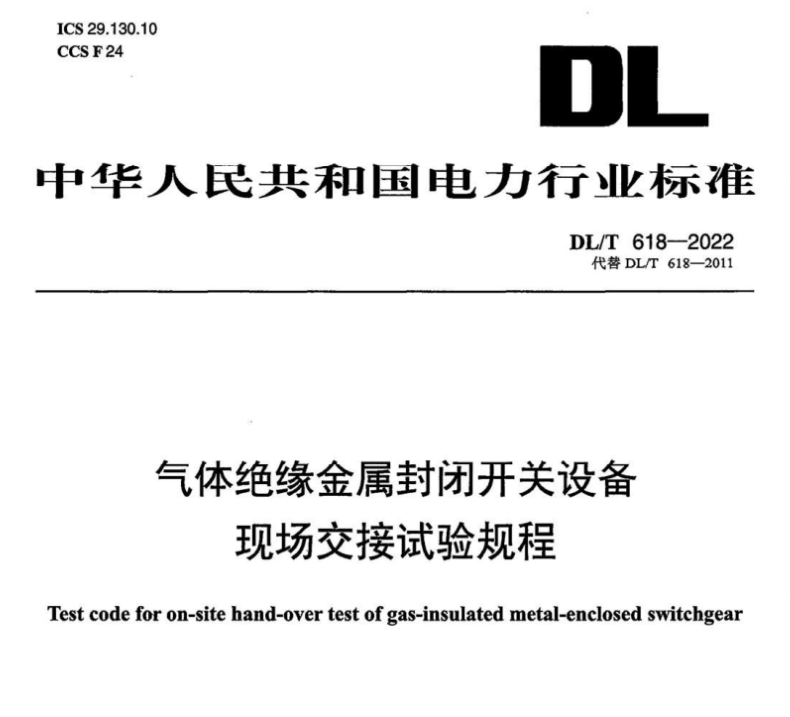

北京康高特仪器设备导读：DL/T 618—2022《气体绝缘金属封闭开关设备现场交接试验规程》适用于新建和扩建的额定电压40.5kV及以上全部或部分采用绝缘气体作为介质GIS的现场交接验收试验。相比DL/T 618—2011新修改了哪些内容，让我们一起来看看！

新的规程针对DL/T 618—2011中的“主回路电阻测量”“元件试验”“SF6气体的验收试验”“SF6气体湿度测量”“主回路绝缘试验”“局部放电测量”等章进行了重点修订。在充分反映电力用户要求的基础上，规范GIS设备现场交接试验项目和试验要求。

具体修订内容

l “范围”中电压等级由“72.5kV及以上”修改为“40.5kV及以上”。

l 增加“术语和定义”一章，增加放电定位、混合气体、SF6/N2混合比、老炼试验的术语和定义。

l “外观检查”中增加“气体密度继电器应具备不需从GIS上拆卸而校验的功能，带阻尼的密度表内，阻尼油中不应有凝固或杂质”）。

l “外观检查”中增加“检查伸缩节的状态，应根据生产厂家提供的‘伸缩节伸缩量-环境温度’对应技术参数等资料进行调整和验收”。

l “主回路电阻测量”中修改“测试电流不小于100A”为“测量电流不应小于300A”。修改后的内容如下：

6主回路电阻测量

6.1主回路电阻测量应采用直流压降法，GIS 设备的测量电流不应小于 300A。

康高特所代理的瑞典DV power的RMO-H 300A手持式大电流微欧计仪恰好满足修改后规程的要求，可以测试包括敞开式及GIS断路器的回路电阻，铁路或地铁车架和铁轨之间电阻，测试金属材料表面电阻等，适合任何涉及微欧计的测试场景。

l “主回路电阻测量”中增加“GIS主回路电阻测量应在GIS安装完毕且充入额定压力绝缘气体后开展”。

l “主回路电阻测量”中“制造厂应提供每个元件或每个单元主回路电阻的控制值Rn（Rn是产品技术条件规定值）和出厂实测值”修改为“应按制造厂提供的每个元件或每个单元主回路电阻的技术条件规定值Rn（不超过型式试验测试值的20%）”。

l “主回路电阻测量”中增加“间隔之间的回路电阻无出厂实测值时，制造厂应提供规定值及其理论计算过程。间隔及母线导电回路电阻测试方法见附录A”。

l “SF6气体的验收试验”修改为“绝缘气体验收试验”，SF6气体验收要求按照GB/T 12022修订，并补充SF6/N2混合气体验收试验要求。

l “SF6气体湿度测量”修改为“充入GIS内部气体的质量检测”，分情况明确GIS*终充入气体压力下检测水含量的静置时间，增加SF6气体纯度标准，增加SF6/N2混合气体湿度允许标准。

l “气体密封性试验”中“抽真空检漏：当试品抽真空到真空度达到113Pa”修改为“抽真空检漏。当试品抽真空到真空度133Pa”，定性检漏仪推荐使用灵敏度修改为“不低于1μL/L的气体检漏仪”，检漏移动速度“不大于2.5mm/s”修改为“不大于25mm/s”，“定量检漏”中增加“应在充气到额定气压6h后，对被检设备的密封面进行包扎”等要求。

l “气体密封性试验”中“定性检漏”中增加“视频成像检漏”。

l “气体密封性试验”中增加“检测泄漏的仪器仪表应具有有效的计量检定或校准证明”。

l “气体密封性试验”的“定量检漏”中删除“也可对每个密封部位进行包扎，历时5h后，测得的SF6气体含量（体积分数）不大于15μL/L为合格”。

l “断路器机械特性试验”中“合闸速度、分闸速度等参数”修改为合、分闸行程曲线等参数，增加对带有合闸电阻的断路器机械特性试验的要求。

l “主回路绝缘试验”修改现场试验电压值。

l “主回路绝缘试验”增加“应在全部常规试验、调试、传动结束后进行”。

l “主回路绝缘试验”增加各电压等级设备老炼及交流耐压试验加压程序示意图。

l 删除了“主回路绝缘试验”中的“进行重复试验。如果该设备或气隔还能经受规定的试验电压，则该放电为自恢复放电，认为耐压试验通过；如果重复试验失败，则耐压试验不通过，应进一步检查”。

l “局部放电测量”增加特高频和超声波局部放电检测步骤、结果分析内容。

l 删除了原“附录A（资料性附录）关于现场绝缘试验技术和实施方法的建议”。

l 增加“附录A（资料性）GIS间隔及母线导电回路电阻测试方法”。

l 增加“附录B（资料性）现场耐压试验设备”。
