1、YDG系列标准PLC支持14路脉冲输出Y0-15(PLSY,PLSV,PLSR,DRVA,DRVI,ZRN,DSZR,DVIT)
或12路脉宽调制Y0-13(PWM),频率200K。
2、相关寄存器与特殊继电器定义如下:
脉冲 | 输出脉 冲数 | 输出标记 | 脉冲禁止 | 输出频率 | 加减速时间 | DSZR,DVIT方向 | DVIT中断输入X地址0-17 | DSZR速度 | DSZR爬行速度 | ZRN爬行脉冲数 |
Y0 | D8132 | M8147 | M8141 | D8144 | D8145 | M8080 | D8080 | D8220 | D8090 | D8072 |
Y1 | D8134 | M8148 | M8142 | D8146 | D8147 | M8081 | D8081 | D8221 | D8091 | D8073 |
Y2 | D8136 | M8149 | M8143 | D8148 | D8149 | M8082 | D8082 | D8222 | D8092 | D8074 |
Y3 | D8138 | M8150 | M8144 | D8150 | D8151 | M8083 | D8083 | D8223 | D8093 | D8075 |
Y4 | D8140 | M8151 | M8145 | D8152 | D8153 | M8084 | D8084 | D8224 | D8094 | D8076 |
Y5 | D8142 | M8152 | M8146 | D8154 | D8155 | M8085 | D8085 | D8225 | D8095 | D8077 |
Y6 | D8166 | M8153 | M8155 | D8156 | D8157 | M8086 | D8086 | D8226 | D8096 | D8078 |
Y7 | D8168 | M8154 | M8156 | D8158 | D8159 | M8087 | D8087 | D8227 | D8097 | D8079 |
Y10 | D8240 | M8192 | M8196 | D8248 | D8249 | M8088 | D8340 | D8350 | D8360 | D8370 |
Y11 | D8242 | M8193 | M8197 | D8250 | D8251 | M8089 | D8341 | D8351 | D8361 | D8371 |
Y12 | D8244 | M8194 | M8198 | D8252 | D8253 | M8090 | D8342 | D8352 | D8362 | D8372 |
Y13 | D8246 | M8195 | M8199 | D8254 | D8255 | M8091 | D8343 | D8353 | D8363 | D8373 |
Y14 | D8260 | M8260 | M8262 | D8256 | D8257 | M8264 | D8344 | D8354 | D8364 | D8374 |
Y15 | D8262 | M8261 | M8263 | D8258 | D8259 | M8265 | D8345 | D8355 | D8365 | D8375 |

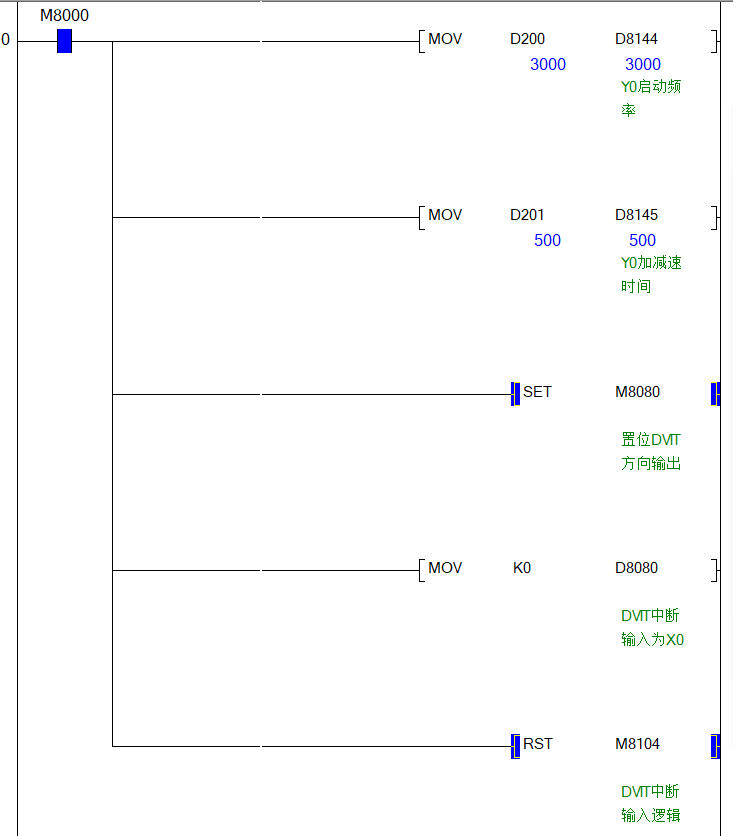

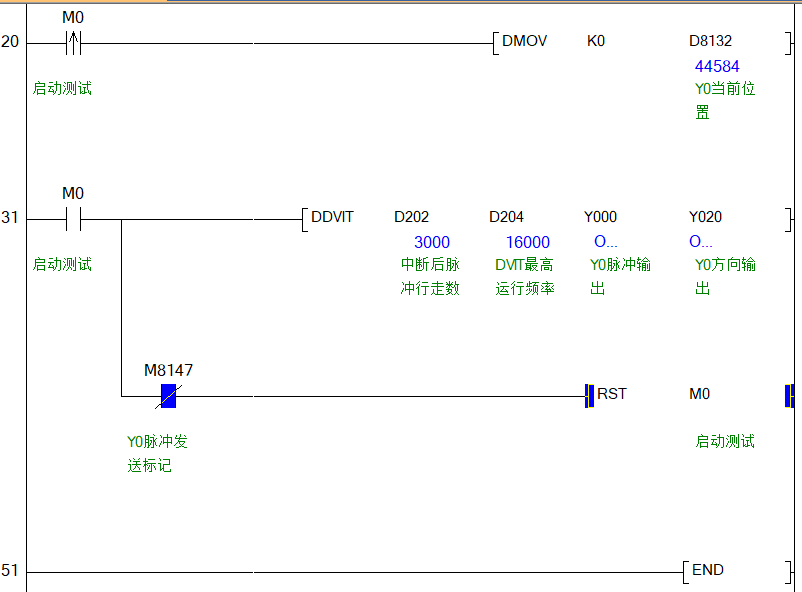

3、设定启动频率,加减速时间,方向与中断X输入点。梯形图例程如下:
