在激光加工设备的光路系统中,激光光束焦点离聚焦镜的距离理论上可以通过由公式来确定。
不同工艺方法与加工工件的焦点位置在激光加工中,激光光束焦点(焦平面)位置与加工工件的相对位置主要有以下几种关系
(1)正离焦:焦点(焦平面)位于工件上面;
(2)负离焦:焦点(焦平面)位于工件里面;
(3)零离焦:焦点(焦平面)位于工件表面。

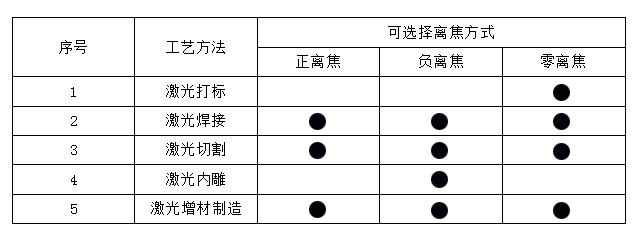

不同的工艺方法的离焦方式各不相同,相同的工艺方法的离焦方式也各不相同。
激光切割时焦点位置确认方法
(1)聚焦目的:使激光光束焦点(焦平面)会聚在打标工件表面位置,即零离焦。
(2)调教方法:在连续打标的同时调节自动升降Z轴主梁快速上升和下降粗调焦点(焦平面),再通过微调手轮调焦点(焦平面)。
(3)焦点确认:激光光束亮度、打标声音时即为焦点(焦平面)。
