空压机的压缩空气管道如何选，这真是技术问题

空压机是通过管路、阀门等和其它设备构成一个完整的系统。管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

管内径

公式说明

d=管道内径（mm）

q=气体容积流量（m3/h）

u=管内气体平均流速（m/s）

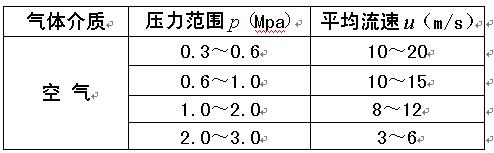

管内平均流速推荐值

上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例一

2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m3/min  排气压力为3.0 MPa

已知H-6S型空压机排气量为0.6 m3/min  排气压力为3.0 MPa

4台空压机合计排气量 ＝1.5×2+0.6×2＝4.2 m3/min＝252 m3/h

如上表所示u=6 m/s

计算

得出管径内径为（121MM）

低压管路管壁厚度

低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

算出例1中排气管路的厚度。管路材料为20#钢

n=2，p=3.0 MPa，d1=121

如上表20＃钢150oC时的许用应力为131，即σ＝131

管路厚度取（4mm）

提醒

就个人而言，不可机械照搬公式，视具体情况而定。比如说，有某用气点瞬时用量很大的话，通常会放大一下主管管径，相当于储气罐的缓冲作用。“合适流速”不一定是“经济流速”，严格讲还要进行压力降计算等诸多方面。
