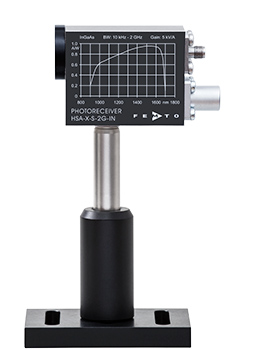

femto 品牌光电接收器 HSA-X-S-2G-IN-FST 光学触发器
型号：HSA-X-S-1G4-SI-FC，HSA-X-S-1G4-SI-FS，HSA-X-S-1G4-SI-FST，HSA-X-S-2G-IN-FC，HSA-X-S-2G-IN-FS，HSA-X-S-2G-IN-FST，
HSPR-X-I-1G4-SI-FC，HSPR-X-I-1G4-SI-FS。HSPR-X-I-1G4-SI-FST，HSPR-X-I-2G-IN-FS，HSPR-X-I-2G-IN-FC，HSPR-X-I-2G-IN-FST。
特征：
§ Si-PIN和InGaAs PIN光电二管
§ 光谱范围320至1700纳米
§ 超宽带，频率范围从10 kHz到2 GHz
§ 大转换增益4.75 x 103 V/W。
§ 分钟NEP 11 pW/√Hz
HSPR-X和HSA-X-S系列超快光接收机将高质量的光电二管与成功的毫微微GHz放大器技术相结合。大带宽为2 GHz，对应于180 ps的小上升时间。具有Si-PIN或InGaAs PIN光电二管的两种型号覆盖320至1000nm的光谱范围，或具有不同的光谱范围。900nm至1700nm。由于放大器的低噪声设计，小噪声等效输入功率(NEP)仅为11 pW/√Hz，增益为5 x 103 V/a。因此，可以在GHz带宽下检测µW范围内的光信号。
兼容光学台架（自由光束）和光纤

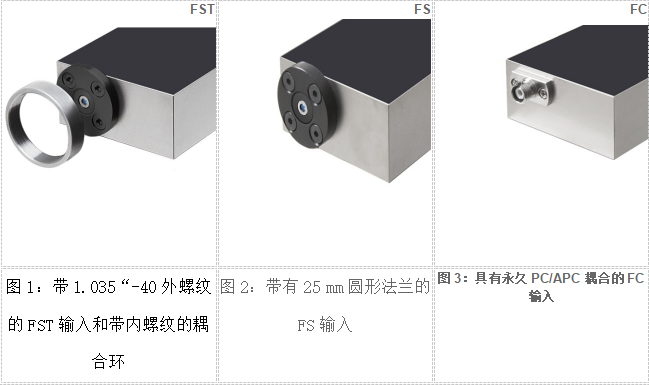

自由光束入口设计为1.035“-40螺纹法兰，带有可拧入的耦合环(FST)或25 mm圆形法兰，不带螺纹(FS)。这两种类型都与来自不同制造商的光学附件具有广泛的兼容性，例如透镜，管，保持架系统，光学适配器等。
FST自由光束输入可以很容易地转换为光纤连接器（FC，FSMA），只需拧入PRA系列光纤适配器。
相对大面积的探测器便于自由光束应用中的光学聚焦，并且在使用可选的光纤适配器时确保高且稳定的耦合程度。对于探测器面积小于Ø0.4 mm的型号，建议仅部分使用光纤适配器，因为可能会出现耦合损耗和不稳定性。如果重点是高精度的光纤测量，则使用固定的FC光纤输入的FC模型通常会提供佳的结果。
所有HSA-X-S和HSPR-X光电接收器都配备了UNC 8-32和M4螺纹孔，因此可以方便和稳定地集成到光学系统中的标准杆支架上。
应用
§ 光谱学
§ 快速脉冲和瞬态测量
§ 光学触发器
§ 用于示波器的光接收器（O/E转换器）和快速A/D转换器
Modelle | HSA-X-S-1G4-SI-FST HSA-X-S-1G4-SI-FS HSA-X-S-1G4-SI-FC | HSPR-X-I-1G4-SI-FST HSPR-X-I-1G4-SI-FS HSPR-X-I-1G4-SI-FC | HSA-X-S-2G-IN-FST HSA-X-S-2G-IN-FS HSA-X-S-2G-IN-FC | HSPR-X-I-2G-IN-FST HSPR-X-I-2G-IN-FS HSPR-X-I-2G-IN-FC |
Ausgang | nicht invertierend | invertierend | nicht invertierend | invertierend |
Fotodiode | Ø 0,4 mm Si-PIN | Ø 0,4 mm Si-PIN | Ø 0,1 mm InGaAs-PIN | Ø 0,1 mm InGaAs-PIN |
Spektralbereich | 320 – 1000 nm | 320 – 1000 nm | 900 – 1700 nm | 900 – 1700 nm |
Bandbreite (−3 dB) | 10 kHz – 1,4 GHz | 10 kHz – 1,4 GHz | 10 kHz – 2 GHz | 10 kHz – 2 GHz |
Anstiegs-/Abfallzeit | 250 ps | 250 ps | 180 ps | 180 ps |
Transimpedanz | 5 x 103 V/A | 5 x 103 V/A invertierend | 5 x 103 V/A | 5 x 103 V/A invertierend |
Konversionsverstärkung | 2,55 x 103 V/W | 2,55 x 103 V/W | 4,75 x 103 V/W | 4,75 x 103 V/W |
NEP (@ 100 MHz) | 32 pW/√Hz | 19 pW/√Hz | 16 pW/√Hz | 11 pW/√Hz |
Ausgangs-Stehwellenverhältnis VSWR | 2,5 : 1 | 1,4 : 1 | 2,5 : 1 | 1,4 : 1 |
Maximale Ausgangsspannung @ 50 Ω | 1,9 VPP | 2,0 VPP | 1,9 VPP | 2,0 VPP |
Ausgangsrauschen | 3,6 mVRMS | 2,5 mVRMS | 3,6 mVRMS | 2,5 mVRMS |
