德国FEMTO宽带电压放大器DHPVA-101低噪声精密放大器#2023价格已更新

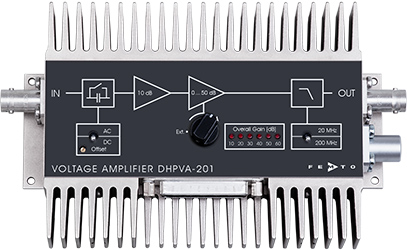

德国FEMTO宽带电压放大器DHPVA-101低噪声精密放大器
型号：DHPVA-201,DHPVA-101
可调增益10至60 dB（x3至x1.000）
带宽DC至100/200 MHz，与增益无关
直流漂移0.3µV/C
输入噪声2.3 nV/√Hz
可切换10/20 MHz低通滤波器，大限度地降低宽带噪声
可以手动或通过数字接口进行设置
参考等从DC到200 MHz
毫微微宽带放大器系列DHPVA提供了的质量特性组合：可调增益高达x1000，每个增益设置下的100/200 MHz带宽，平坦的频率响应，低的噪声和精密放大器的低偏移漂移。这种组合是所有需要具有几乎理想特性的放大器的应用的解决方案。因此，示波器和AD转换器的灵敏度提高了许多倍，而不改变信号形式。
通常，放大器的带宽随着增益设置的增加而减小。然后，例如，脉冲和快速信号的上升时间随增益设置而变化。因此，和高时间分辨率的测量变得复杂甚至不可能。我们在创新的宽带放大器中解决了这个特殊问题：带宽和升压/升压。在小于10%的公差范围内，下降时间在所有增益设置中几乎保持恒定。
动态输入电压范围：10微伏至300毫伏
毫微微选用的多增益概念避免了可编程衰减或乘法增益动态范围受噪声和主增益漂移行为限制的缺点。因此，DHPVA系列同样适用于幅度约为100µV至300 mV（70 dB动态范围）的输入信号。由于的直流稳定性，可以通过信号平均进一步提高动态范围，从而提供10µV至300 mV（90 dB动态范围）的真实范围。
应用
§ 示波器和瞬态记录仪置放大器
§ 光电倍增管放大器
§ 光接收机和电流放大器用后置放大器
§ 高时间分辨率脉冲和瞬态测量
§ 自动测量系统
| Modell | DHPVA-101 | DHPVA-201 |
| Untere Grenzfrequenz | DC/10 Hz, schaltbar | DC/10 Hz, schaltbar |
| Obere Grenzfrequenz | 10/100 MHz, schaltbar | 20/200 MHz, schaltbar |
| Restwelligkeit [dB] | ±0,15 | ±0,15 |
| Verstärkung [dB] | 10/20/30/40/50/60, schaltbar | 10/20/30/40/50/60, schaltbar |
| Eingangs- | 2,3 nV/√Hz | 2,3 nV/√Hz |
| Eingangs- | 0,3 µV/°C | 0,3 µV/°C |
| Eingang/Ausgang | 50 Ω, BNC | 50 Ω, BNC |
| Reflexionsfaktor S11 | −31 dB @ 100 MHz | −22 dB @ 200 MHz |
| Reflexionsfaktor S22 | −35 dB @ 100 MHz | −30 dB @ 200 MHz |
| Ausgangsspannung (Power) | ±1 V (+10 dBm) | ±1 V (+10 dBm) |
| Monitorausgang | DC - 100 kHz | DC - 100 kHz |
| Steuer-Interface | Opto-Koppler geschützte digitale Eingänge, TTL/CMOS kompatibel | Opto-Koppler geschützte digitale Eingänge, TTL/CMOS kompatibel |
| Datenblatt |
偏移可通过微调器和外部控制电压调节。LED显示所选增益。输出短路保护。通过3针LEMO®插座供电电压±15 V。提供合适的连接器。配套PS-15系列电源可选。
新的改进型DHPVA-101和DHPVA-201取代了其身DHPVA-100和DHPVA-200。它们兼容相同或更好的电气性能。如果例如通过在足够大的系统壳体/机架上的固定安装来提供足够的替代冷却，则可以在需要（空间）的情况下移除两个冷却体。
