，特征
带宽高达500 MHz
降噪（CMRR共模噪声）高达55 dB
低噪声，NEP高达3.7 pW/√Hz
320至1700nm光谱范围的Si和InGaAs模型
可切换20MHz低通滤波器，ZUI大限度地降低宽带噪声
高增益可达60000V/A，可分两切换
输出信号的可切换耦合（AC/DC）
10 MHz带宽的快速直流耦合监视器输出
输入可选自由光束或光纤耦合
1.035“-40自由光束输入螺纹，与许多标准光学系统兼容
直流至500mhz小光差信号的采集
通过jingque区分两个输入信号，抑制了共模噪声，例如所用激光源的强度噪声。这样，可以从信号测量路径中提取小的光信号，否则这些光信号将消失在噪声水平中。

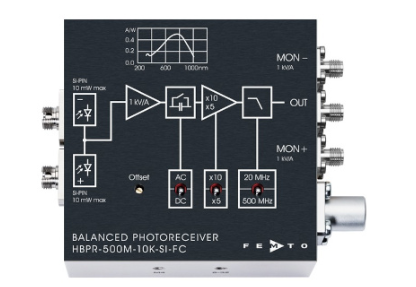

HBPR系列的光电接收器和光电探测器由两个反并联连接的光电二管和随后的低噪声瞬态阻抗放大器组成。仔细选择光电二管并成对匹配，以实现尽可能高的共模噪声降低（CMRR）。低输入噪声（NEP）与高的共模抑制相结合，为平衡式光电接收器制定了标准
由于可切换带宽限制（低通滤波器）、独立的快速监视器输出、可调偏移和可切换AC/DC耦合等附加功能
HBPR系列是通用的对称光接收器。
应用
光学光谱学
相干外差检测
光学量子态的零差检测
光学相干断层扫描（OCT）
干涉测量
光学减速测量
示波器、频谱分析仪、A/D转换器和锁定放大器的差分光学端
Modelle für den Spektralbereich von 320 bis 1000 nm:
| Modell | HBPR-100M-60K-SI-FST HBPR-100M-60K-SI-FS HBPR-100M-60K-SI-FC | HBPR-200M-30K-SI-FST | HBPR-500M-10K-SI-FST HBPR-500M-10K-SI-FS HBPR-500M-10K-SI-FC |
| Si-PIN Fotodiode | 0,8 mm Ø | 0,8 mm Ø | 0,4 mm Ø, |
| Spektralbereich | 320 - 1000 nm | 320 - 1000 nm | 320 - 1000 nm |
| Bandbreite (−3 dB) | DC - 100 MHz | DC - 200 MHz | DC - 500 MHz |
| Transimpedanzverstärkung (umschaltbar) | 2,0 x 104 V/A | 1,0 x 104 V/A | 5,0 x 103 V/A |
| Konversionsverstärkung | 10,8 x 103 V/W typ. 32,4 x 103 V/W typ. (@ 850 nm) | 5,4 x 103 V/W typ. 16,2 x 103 V/W typ. (@ 850 nm) | 2,55 x 103 V/W typ. 5,1 x 103 V/W typ. (@ 760 nm) |
| Minimum NEP | ≤ 6,5 pW/√Hz (@850 nm) | ≤ 7,8 pW/√Hz (@850 nm) | ≤ 12 pW/√Hz (@760 nm) |
| NEP (@ 20 MHz) | ≤ 7,4 pW/√Hz (@850 nm) | ≤ 8,8 pW/√Hz (@850 nm) | ≤ 13 pW/√Hz (@760 nm) |
| Gleichtaktunterdrückung (typ.) | 50 dB | 45 dB | 40 dB |
| Datenblatt FS/FST-Version | |||
| Datenblatt FC-Version |
