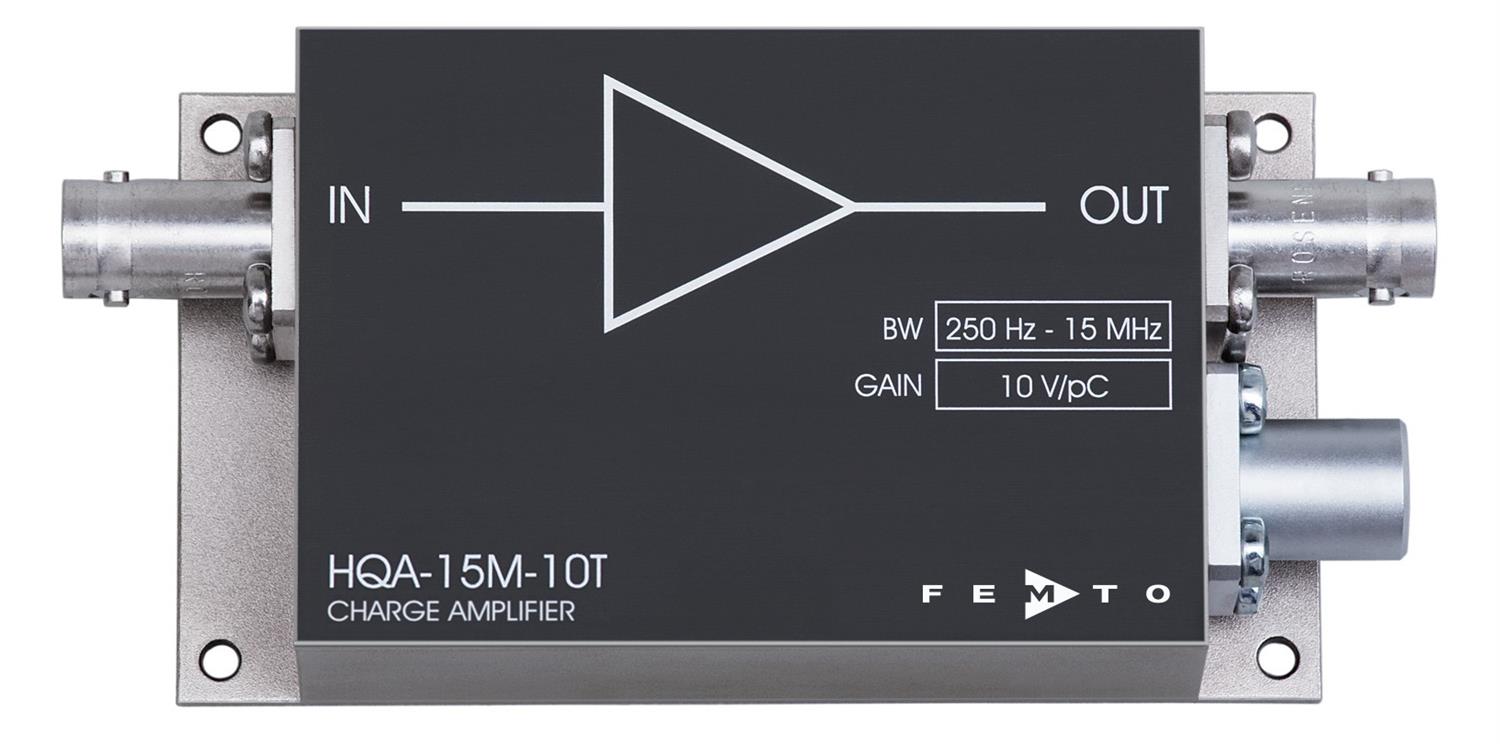

HQA-15M-10T 旨在捕获微型音叉产生的电荷信号。它也是压电探测器的理想选择，例如用于测量超声波振动的探测器。与传统的电流电压转换器配置相比，HQA-15M-10T 电荷放大器通常可将噪声降低一个数量。
电荷放大器是电流积分器。产生的输出电压与放大器输入端在一段时间内积累的电荷成正比。电荷放大器通常需要一个复位机制来避免积分过载。HQA-15M-10T 是为交流信号源开发的，随着时间的推移既不会产生也不会产生直流分量。这些源的电荷是正负交替对称的。因为产生的电荷为零，所以 HQA-15M-10T 不需要复位。
电流放大器（也称为跨阻放大器）的输出信号与输入电流成正比。电流是电荷对时间的导数。因此，电流放大器的输出是等效电荷放大器输出的导数。
HQA-15M-10T 为交流充电源设计，例如音叉晶体和纵向谐振器。该放大器采用低噪声设计和高增益，可为低至皮库仑和飞库仑范围的电荷测量实现chuse的灵敏度。与其他一些放大器不同，HQA-15M-10T 不需要冷却，因此设计更加紧凑且更易于操作。小巧的外壳可以靠近信号源使用，从而避免长电缆的信号干扰。后，从 250 Hz 到 15 MHz 的大带宽非常适合具有多种合适信号源的多种用途。
| 模型 | HQA-15M-10T | |||||||||||||
| 充电升压 | 1*10 13V /C | |||||||||||||
| 等效电流增益 | 1.6 x 10 6 V/A @ 1 MHz 正弦输入信号 | |||||||||||||
| 下限频率 | 250赫兹 | |||||||||||||
| 上限频率 | 15MHz | |||||||||||||
| 输入电荷噪声 | 40 x 10 -21 C/√Hz @ 1MHz | |||||||||||||
| 等效输入电流噪声 | 250 fA/√Hz @ 1 MHz 正弦输入信号 | |||||||||||||
| 输入电压噪声 | 700pV/√Hz @ 1MHz | |||||||||||||
| 输入阻抗 | 1GΩ || 10nF | |||||||||||||
| 有效交流输入阻抗 | 20 Ω @ 1 MHz 正弦输入信号 | |||||||||||||
| 出口 | 10V 峰峰值 @ 1MΩ 负载 | |||||||||||||
| 电源电压 | ±15V，±35mA 典型值。 | |||||||||||||
| 住房 | 94 x 51 x 27 毫米（长 x 宽 x 高），重量 200 克（0.44 磅） | |||||||||||||
| 数据表 | 539KB | |||||||||||||
