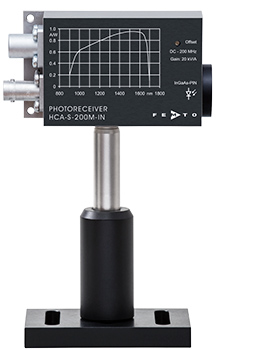

不包括设备支架
高质量光电二管与久经考验的 FEMTO 放大器技术相结合，形成了具有zhuo yue性能的新型光电接收器系列。HCA-S-200M 提供大面积 Si-PIN 和 InGaAs-PIN 光电二管，分别覆盖 320 至 1000 nm 和 900 至 1700 nm 的光谱范围。集成放大器的互阻抗为 2 x 10 4 V/A，从而产生 1.9 x 10 4的大转换增益InGaAs 模型在 1550 nm 处的 V/W。多直流耦合放大器支持从直流到大 200 MHz 带宽的测量，对应的小上升时间为 1.8 ns。低噪声设计实现了仅为 5.2 pW/√Hz 的小 NEP，这意味着可以直接检测低至微瓦范围的短脉冲，而无需进一步的信号平均。
自由射流输入设计为带螺纹耦合环 (FST) 的 1.035"-40 螺纹法兰或无螺纹的 25 mm 圆形法兰 (FS)。这两种类型都与来自不同制造商的光学配件广泛兼容，例如如透镜、管、笼式系统、光学适配器等
。只需拧上 PRA 系列光纤适配器，即可将 FST 自由射流输入轻松转换为光纤连接器（FC、FSMA）。
面积相对较大的检测器有助于自由光束应用中的光学聚焦，并在使用可选的光纤适配器时确保高度稳定的耦合。仅有条件地建议对检测器区域小于 Ø 0.4 mm 的模型使用光纤适配器，因为可能会发生耦合损耗和不稳定性。当重点放在高精度光纤测量上时，使用具有固定光纤 FC 光纤输入的 FC 模型通常会提供佳结果。
| FST | FS
| FC
|

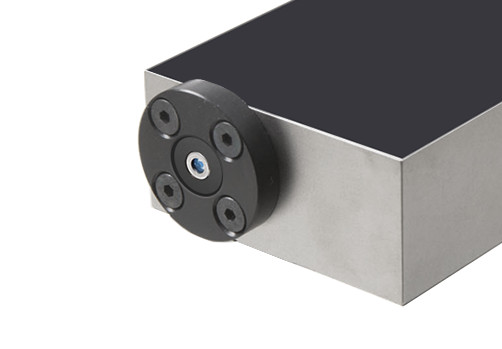

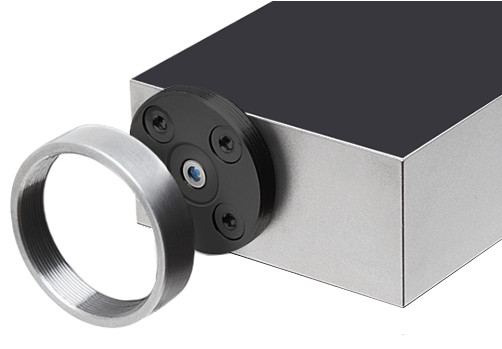

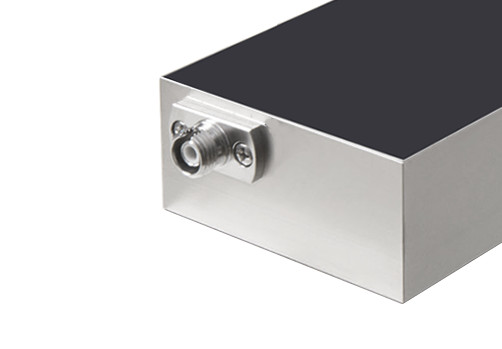

| 图 1： 带 1.035"-40 外螺纹的 FST 入口和带内螺纹的耦合环 | 图 2： 带 25 mm 圆形法兰的 FS 入口 | 图 3： 带有yong 久 PC/APC 耦合的 FC 输入 |
所有带自由光束输入的 HCA-S 光接收器（FST 和 FS）都配备 UNC 8-32 和 M4 螺纹孔，因此可以轻松稳定地集成到市售杆架上的光学系统中。可选的转接板 PRA-PAP 开辟了额外的安装选项。
| 楷模 | HCA-S-200M-SI-FST HCA-S-200M-SI-FS HCA-S-200M-SI-FC HCA-S-200M-SI-SMA | HCA-S-200M-IN-FST HCA-S-200M-IN-FS HCA-S-200M-IN-FC |
| 光电二管 | 0.8 mm Ø Si PIN | 0.3 mm Ø InGaAs PIN（FS 和 FST 型号） 集成球透镜（FC型号） |
| 光谱范围 | 320 – 1000纳米 | 900 – 1700纳米 |
| 带宽（-3dB） | 直流 - 200MHz | 直流 - 200MHz |
| 上升/下降时间 (10% - 90%) | 1.8ns | 1.8ns |
| 互阻抗 | 2 x 10 4V /A | 2 x 10 4V /A |
| 大转换增益 | 1.1 x 10 4 V/W (@ 800nm) | 1.9 x 10 4 V/W (@ 1550nm) |
| 小 NEP (@ 10MHz) | 9.4pW/√Hz（@ 800nm） | 5.2pW/√Hz (@ 1550nm) |
| 数据表 | 1.94MB | 1.16MB |
