电磁流量计安装使用说明书二

六、产品选型：

正确地选用电磁流量计是用好电磁流量计的前提条件。选用什么配置的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和流量的要求。
可测量的流体
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体**是导电的，严格的说，除了高温流体之外只要电导率大于50μs／cm的流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速*好在0.5-10m／s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.5m／s时*好在仪表部位局部提高流速，采用缩管方式。
一体型或分体型的选择
一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分体型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分体型。
（1）环境温度或流量计转换器表面受辐射温度超过60℃．
（2）管道震动较大的场合。
（3）会对转换器的铝壳严重腐蚀的场合。
（4）现场湿度较大或有腐蚀性气体的场合。
（5）流量计装在高空或井下调试不方便的场合。
订货时应注明传感器和转换器分离距离，一般不能超过100m，转换器为墙挂式安装。

电极、接地环的选择

应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于有的流体应做试验

衬里材料选择

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

流量范围的选择

*大流量和*小流量要符合下表中的数。

安装地点的选择

为了使流量计工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
（1）尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器等），以免受磁场影响传感器的工作磁场和流量信号。
（2）应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
（3）应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95％。
（4）选择便于维修，活动方便的地方。
（5）流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

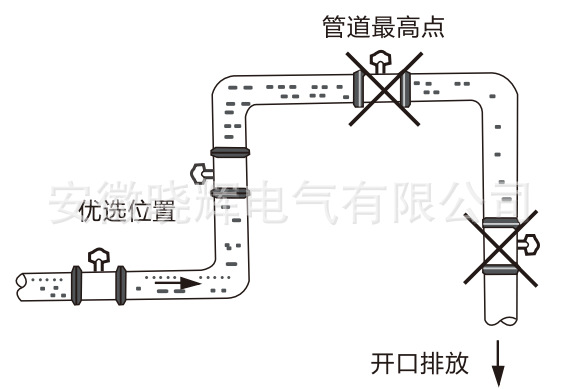

安装要求

七、产品接线：

分体安装连接的信号电缆采用定制的电缆线，电缆线越短越好。
励磁电缆可选用Yz中型橡套电缆，其长度和信号电缆一样。
信号电缆**与其它的电源严格分开，不能铺设在同一根管子内，不能平等铺设，不能绞在一起应单独穿在钢管内。
信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头。
电缆进入转换器电气接口时，在端口处做成U型，这样可以防止雨水渗透到转换器中。

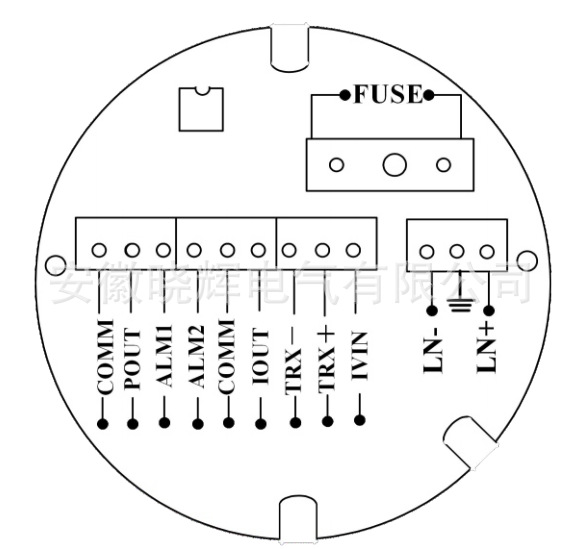

灰色一体式转换器的接线端子与标示

灰色一体式转换器接线端子标示与名称对照表

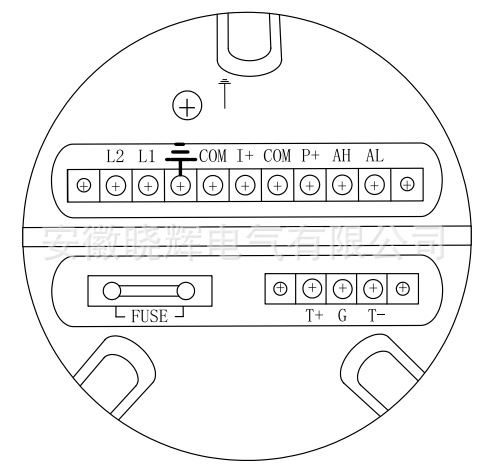

蓝色一体式转换器的接线端子与标示

蓝色一体式转换器接线端子标示与名称对照表

方型分体式转换器的接线端子与标示

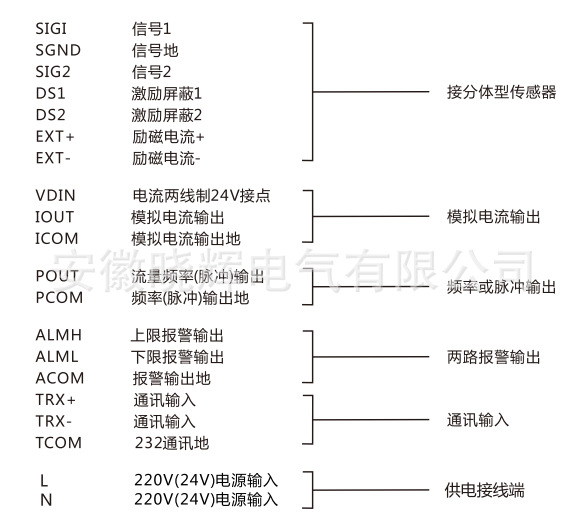

方型分体式转换器接线端子标示与名称对照表

八、菜单操作与安装尺寸：

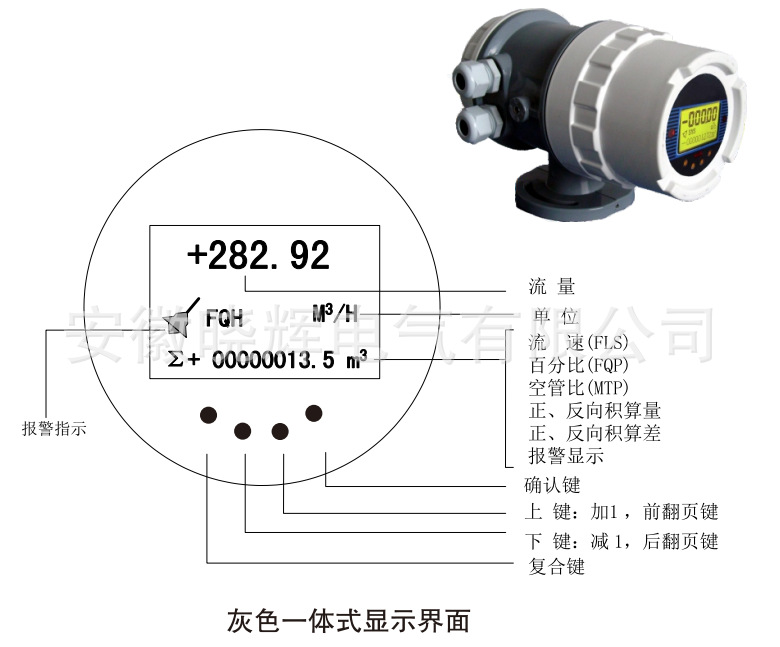

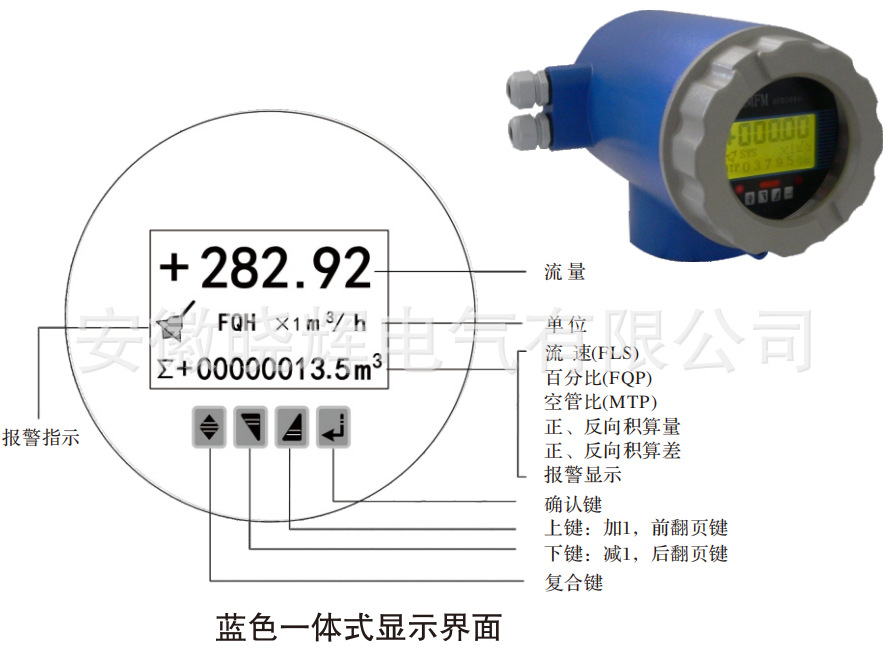

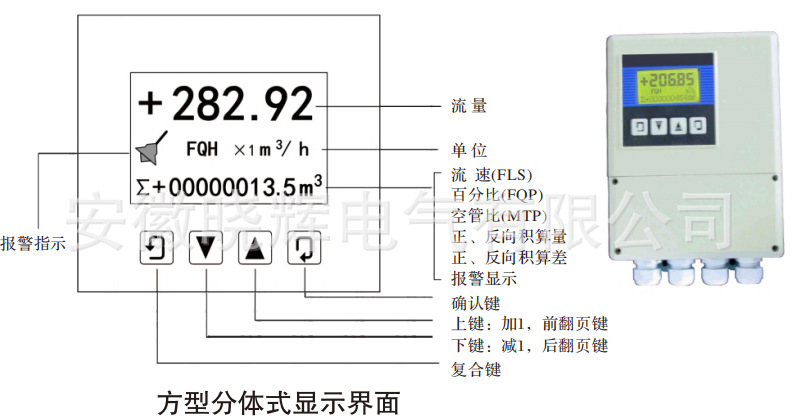

键盘与显示

仪表参数设置

仪表有两个运行状态：自动测量状态
参数设置状态
仪表上电时，自动进入测量状态。在自动测量状态下，仪表自动完成各测量功能并显示相应的测量数据。在参数设置状态下，用户使用四个面板键，完成仪表参数设置。
5.1 按键功能
5.1.1自动测量状态下按键功能
上键：循环选择屏幕下行显示内容；
复合键＋确认键：进入参数设置状态；
确认键：返回自动测量状态。
在测量状态下，LCD显示器对比度的调节方法，通过“复合键＋上键”或“复合键＋下键”来调节合适的对比度。
