功能和输出

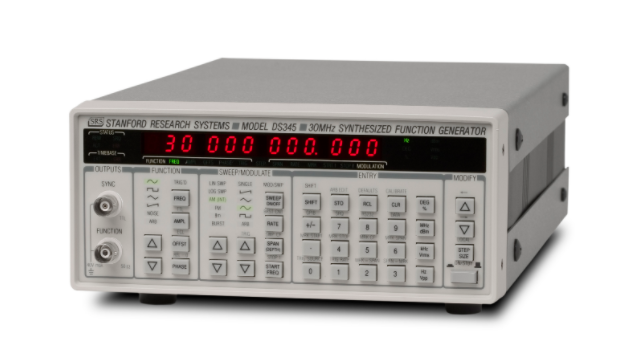

DS345 生成频率高达 30.2 MHz 的正弦波和方波，以及高达 100 kHz 的三角波和斜波。所有功能的频率分辨率均为 1 µHz。除了标准波形外，该装置还提供宽带 (10 MHz) 白噪声源。

功能输出和 TTL SYNC 输出均可通过浮动的面板 BNC 连接器获得。两个输出都有 50 Ω 的输出阻抗，并且可以相对于接地浮动高达 ±40 V。所有功能输出的幅度均可在 10 mVpp 至 10 Vpp 之间调节，具有3 位分辨率，并可以 Vp、Vpp、Vrms 或 dBm 显示。此外，还可以选择标准 TTL 和 ECL 输出电平。

后面板上提供了其他有用的连接器。触发输入用于触发任意波形、调制模式、扫描和脉冲串，同时提供 TTL 触发输出以允许外部设备与扫描和脉冲串同步。扫描输出生成与频率扫描同步的 0 V 至 10 V 斜坡。扫描标记输出允许在示波器上突出显示频率扫描的zhiding部分。

10 MHz 后面板输入允许 DS345 与外部时基同步。一个 10 MHz 的后面板输出允许多个 DS345 被锁相。

• 1 µHz 至 30.2 MHz 频率范围
• 1 µHz 频率分辨率
• 正弦波、方波、斜波、三角波和噪声
• 相位连续扫描
• AM、FM、PM 和突发
• 16,300点任意波形
• 10 MHz 参考输入
• RS-232 和 GPIB
