一、国内应用的数控机床刀柄及配用拉钉标准

　　1.国家标准GB10944-89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》

　　这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388/1相同。与ISO7388/1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。它主要应用于镗铣类加工中心机床的各种刀柄。

　　2.国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》

　　这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388/Ⅱ相同。可与前述标准GB10944-89中所规定的柄部配合使用。

　　3.日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》

　　这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。它是在日本机床工业协会标准MAS403-1982的基础上制订出来的，在日本得到广泛的应用。我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。

　　4.国家标准GB3837-83《机床工具7:24圆锥联结》

　　这种锥柄主要用于手动换刀数控机床及重型镗铣床等。

　　二、整体式工具系统标准JB/GQ5010-1983《TSG工具系统 型式与尺寸》

　　TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分(JT-45-Q32-120)组成，各部分的含义如下：

　　JT-表示工具柄型代码。

　　45-对圆锥柄表示锥度规格。

　　Q32-表示工具的规格。

　　120-表示刀柄的工作长度。

　　它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。

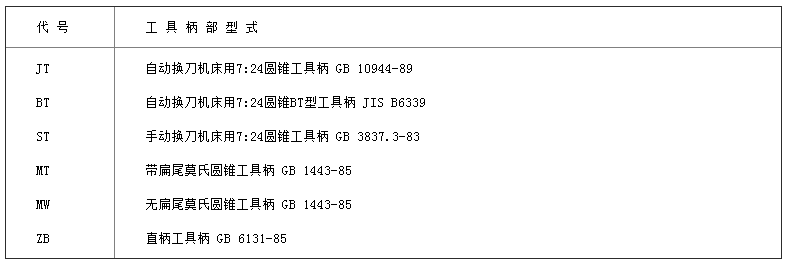

　　表1 刀柄部型式代号

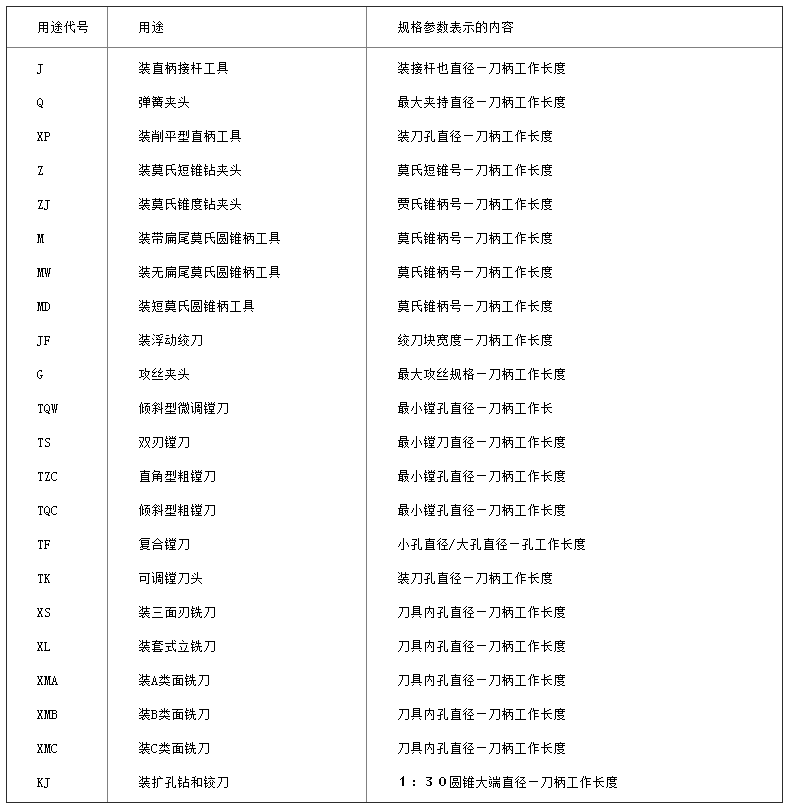

　　表2 刀柄的用途代号及规格参数
