西门子MPI转以太网通讯的全新解决方案
-HILSCHER通用网关系列之NETLINK实战篇

一、产品简介
netLINK具有MPI接口和10/100 MBit/s以太网接口，是连接PC与PLC的紧凑型以太网网关。其结构是固定在DSub连接器外壳中，能够直接接到设备的MPI插头，通过一根3米长的以太网电缆，再连接到交换机、Hub或PC上。供电电源是直接由MPI插头提供。

转换模块实物图

二、特点：
1、通过以太网连接西门子S7-300/S7-400；
2、易于使用且支持远程下载；
3、紧凑型；
4、性价比高；
5、在PC端与NETLINK通讯方式主要有三种：
a. 直接使用IBHNET驱动；
b. 使用SYCON软件进行配置，提供TCP/UDP IP驱动协议进行二次开发；
c. 直接提供API函数进行二次开发。
三、配置步骤（以直接使用IBHNET驱动为例）
以下与西门子S7-300 CPU通讯为例，详细说明如何使用NETLINK产品。
此例所需硬件和软件:

硬件设置：
将转换模块的RJ-45接口连接至交换机、Hub或PC，MPI接口连接至PLC的MPI口上即可。

PC与S7通讯连接示意图

软件设置：

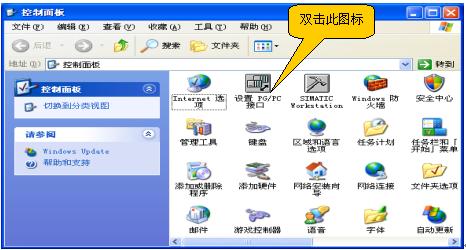

1、 打开“控制面板”，找到“设置PG/PC接口”；

2、 双击打开如下对话框，或者启动“STEP 7”，选择菜单栏上的“Options”－>“Set PG/PC Interface”命令也可以打开如下对话框；

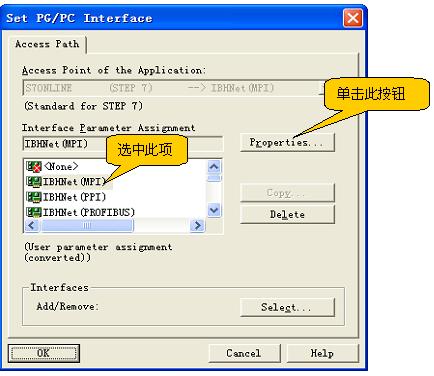

3、 在弹出的对话框中选中“IBHNet(MPI)”，然后单击“Properties…”按钮，打开如下对话框；

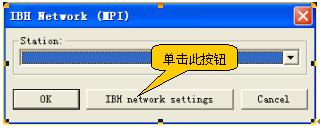

4、 单击“IBH network settings”按钮，打开如下对话框；

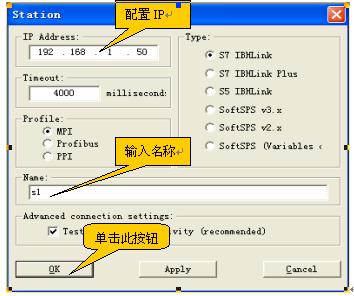

5、 单击“New station”按钮创建一个新站，并如下图配置该站参数；

6、 确定相应的参数设置正确，单击“OK”按钮，完成配置并关闭此窗口。如下图所示，在列表框中出现新建的站名；

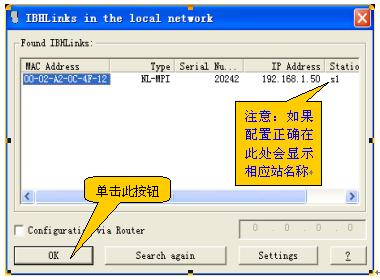

7、 单击“S7 IBHLink ”按钮，打开如下图所示对话框；

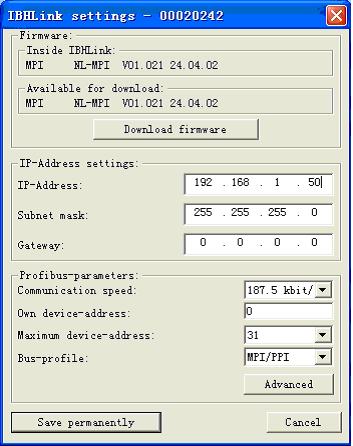

8、 选中列表单击“Settings”按钮，打开如下对话框，在这里的“IP－Address”配置转换模块自带的网卡IP等参数（和连接站的IP一致），及Profibus参数（通讯速率建议使用187.5kbit/s）；

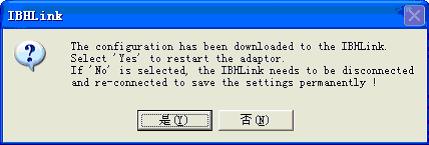

9、 单击“Save permanently”按钮完成配置，并自动将配置结果下载到转换模块的存储器中。将弹出如下所示的提示框，如果确定配置正确单击“是”配置文件即可下载。

10、 下载成功后转换模块上将有一黄色和一绿色指示灯不断闪烁，表示设置成功。
四、通讯测试
完成配置后使用STEP7及组态软件与PLC的通讯将和使用PCAdapter、CP5611与PLC的通讯一样。以下通过STEP 7 和力控组态软件为例进行测试。
STEP 7中测试：
1、 使用STEP 7，创建一个工程，编写一个简单的小程序，通过m0.0输入，从Q0.0输出。

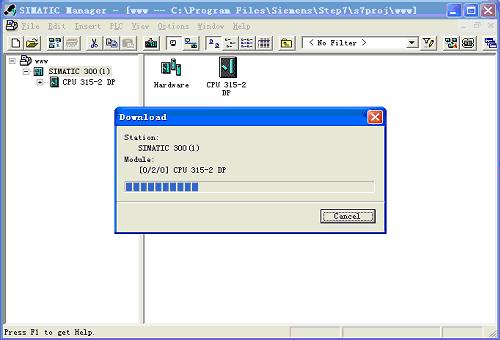

2、 编程并把这个工程下载到PLC中，如下图所示；

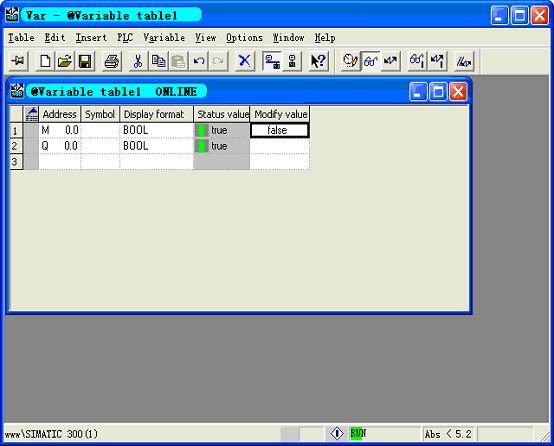

3、 然后选择“PLC“－>“Monitor/Modify Variables”命令；打开“Var －@Variable table”窗口，看到地址状态如下图所示表示通讯正常；

力控组态软件测试：

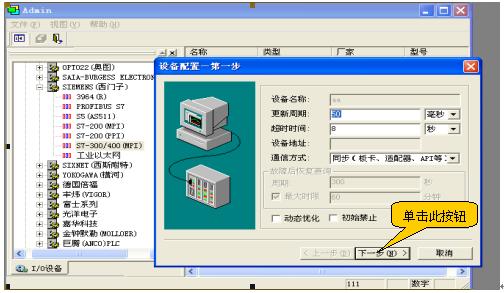

1、使用力控创建一个项目， I/O设备选择“PLC”—>“SIEMENS(西门子)”－>“S7－300/400(MPI)” ，配置I/O设备驱动，如下图所示；

配置步骤一

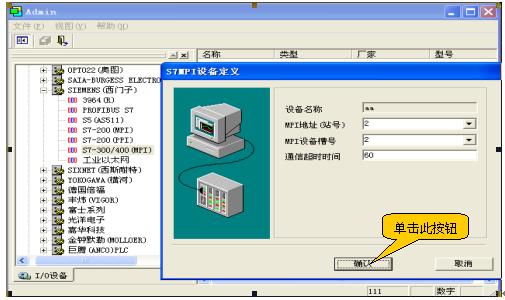

2、单击“下一步”，配置参数如下图所示；

配置步骤二

3、运行力控，查看I/O Server运行状态，如下图所示表示通讯正常；
