诺芯盛推挽IGBT驱动电路n531引脚图

诺芯盛科技为您解密一款推挽IGBT驱动电路n531引脚图详细说明。

       诺芯盛N531是一款通用的功率开关控制可以替代由分立元件组成的推挽电路，可以直接驱动IGBT, 功率MOSFET，继电器等功率开关。从N531的内部结构框图来看，它形象简化为一个推挽电路。

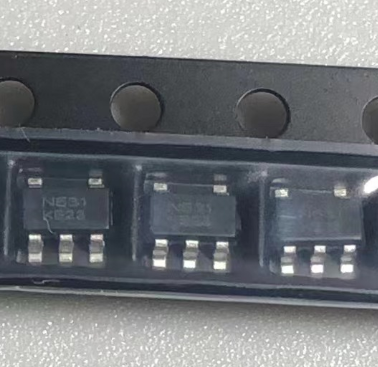

推挽IGBT驱动电路n531引脚图之SOT23-5封装实拍图：

推挽IGBT驱动电路n531引脚图（SOT23-5封装）：

推挽IGBT驱动电路n531引脚图之TO94封装实拍图：

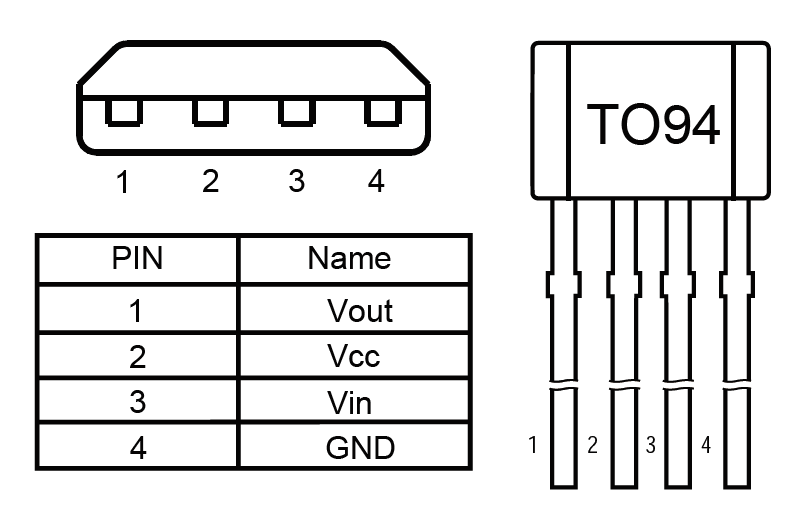

推挽IGBT驱动电路n531引脚图（TO94封装）：

IGBT的工作原理不同于MOS，但使用上可视作加强版的NMOS（NMOS管工作原理是低电平关闭，高电平开启）。其功率性能比MOS更好，具有更高的耐压，更小的导通功率损耗，更快的工作频率。

推挽IGBT驱动电路n531引脚图之详细应用说明：

       N531提供了一个便捷的方式，即VCC引脚可以接到高至18V的电源电压中，输出端便能输出等电位的电压对MOS管进行可靠驱动。我们要做的就是在MCU驱动端口和MOS管栅极间串入N531,用法就如此简单。

N531暂时不能应用的场合如下：

（1）目前没有加入使能控制。（4个pin，以后可能考虑5pin多一个使能来控制N531上电开启）；

（2）不能用于推PMOS；（市面上绝大部分应用都是NMOS和IGBT）

（3）静态功耗不为零，有1mA左右的静态功耗；

（4）耐压24v，保险20v以内应用；

（5）推线圈或继电器，因为工作在极低工作频率下，建议负载电流100mA以内。
