工程塑料拖链的走线怎么样才科学

工程塑料拖链的走线怎么样才科学

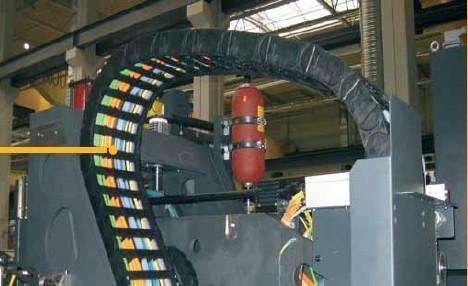

工程塑料拖链的走线需要遵循一定的科学原则和规范，以确保电缆、油管等内部线路安全、有效、整洁地布置，并且在拖链运动过程中不会受到损伤或过早磨损。以下是一些关于如何科学合理地在工程塑料拖链内布线的原则与步骤：

1. 选择合适的拖链型号：

根据电缆及管线的数量、直径大小以及预期负载来选择适当规格的拖链，保证有足够的空间容纳所有线缆并允许其自由移动。

2. 预估线缆长度：

确定拖链的拉伸长度和收缩长度，然后根据这个范围计算出线缆的总长度，确保线缆在拖链全行程中不会过于紧张或松弛。

3. 电缆与油管选择：

选择适合拖链环境使用的耐弯曲、耐磨、耐油、耐温的电缆类型，同时，油管和气管也应具有相应的耐受性能。

4. 孔径匹配：

拖链的横隔片间距应适应电缆或管道的直径，一般推荐选择比电缆外径大10%-15%的空间，以便于线缆的活动和散热。

5. 合理的线束整理：

使用专用的线束扎带将多根电缆捆绑成束，使它们排列有序，避免缠绕打结。

电缆之间的间隔要适中，防止相互接触摩擦产生热量，降低绝缘性能。

6. 固定端处理：

在拖链两端设置固定点，使用夹具或索环对电缆进行固定，防止在拖链工作时电缆在进入或退出拖链部分产生剧烈摆动。

对于长距离运动的拖链，可以考虑安装导向槽，引导拖链平稳运行，减少线缆承受的拉力不均。

7. 线缆走向：

尽量保持线缆沿拖链半径方向均匀分布，避免集中在拖链的一侧，造成不平衡负载和过早磨损。

遵循从重载区到轻载区的布线顺序，即将较粗、较硬或承载较大电流的电缆放在拖链中心，较细、较软的线缆放置在外围。

8. 检查与维护：

定期检查线缆是否出现磨损、松脱、老化等问题，及时调整更换。

确保拖链内的电缆接头保护良好，防止因机械应力导致连接失效。

通过以上方法，可以科学有效地组织工程塑料拖链中的线缆布局，从而延长设备使用寿命，降低故障率，并确保整个系统高效稳定运行。
