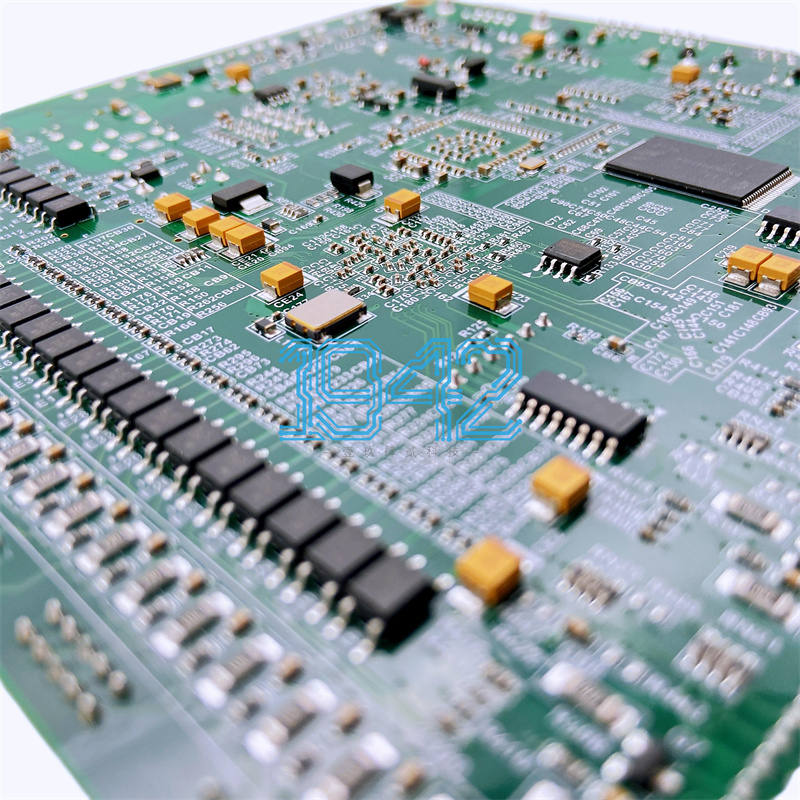

针对高密度PCBA的AOI检测盲区识别与补测方案设计，需结合光学原理、算法优化和设备联动，实现系统性突破。以下是具体方案：
一、AOI检测盲区类型及识别技术
1. 盲区类型分析
| 盲区类型 | 成因 | 典型场景 |
|---|
| 阴影遮挡 | 元器件立体结构阻挡光线 | BGA、QFN下方焊点/丝印不可见 |
| 反光干扰 | 高反光材质反射光源 | 金属外壳、陶瓷电容表面过曝 |
| 密集元件 | 间距小于AOI分辨率极限 | 0201封装电阻/电容密集排列 |
| 多层板结构 | 内层埋孔/盲孔不可见 | HDI板内层激光孔质量检测 |
| 设计缺陷 | 对称引脚导致焊点反光相似 | 相邻元件焊点误判率高 |
2. 盲区识别技术路径
- 多光源组合
- 环形光+同轴光：环形光突出元件轮廓，同轴光穿透间隙，增强阴影区域对比度。
- 可调波长光源：紫外光检测荧光丝印，红外光穿透散热片检测底层焊点。
- 3D建模与仿真
- 导入CAD数据构建PCB 3D模型，模拟AOI扫描路径，预判遮挡区域（如BGA下方）。
- AI图像增强
- GAN网络：修复过曝/阴影图像，还原被遮挡焊点形态。
- 深度学习模型：训练U-Net等网络预测盲区位置，精度可达95%以上。
- 自动化标记
- 在Gerber文件中集成DFT（可检测性设计）规则，自动标注盲区并生成补测指令。
二、补测方案设计
1. 分层检测策略
- 一级检测
- 3D AOI扫描：高分辨率设备覆盖顶层/底层，检测80%以上区域。
- 二级补测
- X-ray检测：针对BGA、内层埋孔，检测焊点空洞、裂纹等。
- 激光扫描：测量密集元件引脚共面性（如0201电容引脚高度差）。
- 红外热成像：识别虚焊导致的温度异常（温差＞2℃触发报警）。
2. 动态补偿机制
- 机械调整
- 旋转台/翻转夹具：改变PCB角度，使遮挡引脚暴露（如旋转90°检测QFN侧边焊点）。
- 软件补偿
- 自动触发补测：在AOI程序中预设盲区坐标，联动X-ray设备扫描。
3. 数据融合分析
- 坐标匹配：将X-ray检测坐标与AOI图像坐标对齐，生成综合缺陷报告。
- 趋势分析：统计盲区缺陷类型（如BGA空洞率），反馈至工艺优化。
三、实施效果与持续优化
1. 实施案例
- 某汽车电子厂商
- 问题：BGA焊点空洞漏检率高（1.2%）。
- 方案：3D AOI+X-ray联动检测，优化光源角度。
- 结果：漏检率降至0.3%，售后返修率下降40%。
2. 成本与效率平衡
- 设备投资：X-ray设备约30-50万元/台，但通过减少人工复检（年省约80万元），1-2年回本。
- 效率提升：自动化补测使单板检测周期从45秒缩短至30秒。
3. 持续优化方向
- 数字孪生：将AOI检测与PCB设计工具（如Altium）集成，在设计阶段预测盲区。
- 边缘计算：在AOI设备端部署轻量化AI模型，实时调整检测参数。
四、总结
通过多光源组合、3D建模、AI图像增强识别盲区，结合分层检测、动态补偿、数据融合设计补测方案，可系统性解决高密度PCBA的AOI检测难题。实际案例中，该方案显著提升检测精度（漏检率下降75%）和效率（检测周期缩短33%），同时优化成本结构。未来，随着数字孪生和边缘计算技术的成熟，将进一步推动检测流程的智能化升级。
