所有与SMT生产相关的人员应该正确辨别元件极性及PCB丝印方向，避免错误认识方向造成生产中批量性品质异常发生。具有极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件贴装错误会导致整个PO生产错误和整块PCBA板的电路失效，因此工程及生产人员了解SMT极性元件极为重要。

在电子产品电路中电流一定的方向从元件的管脚流向另一只管脚，电压正负极不同，此类元件为有极性元件。因产品功能设计要求，电子产品电路中按一定方向按入并有方向要求的元件。称为方向性元件。

一、常见有极性电子元件种类：

1、PCBA加工电容：电解电容，钽电容、法拉电容等

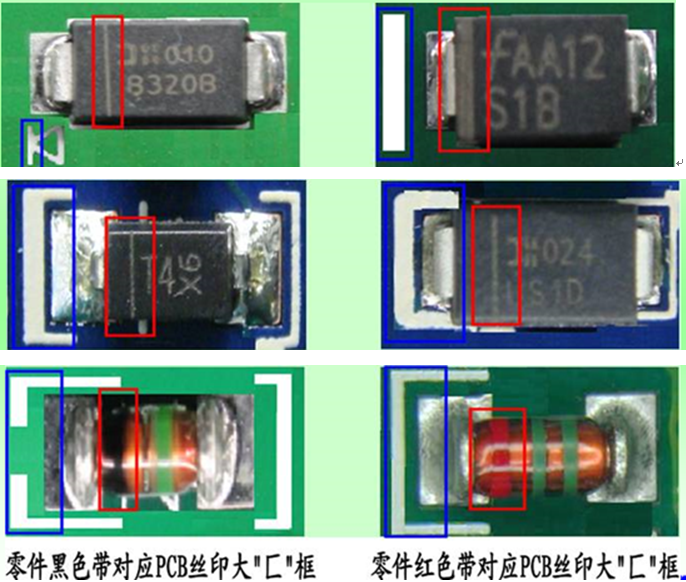

2、PCBA加工二极管：除双向二极管外一般都有极性，按照用途分类较常见的有整流二极管、稳压二极管、检波二极管、TVS管（瞬态抑制二极管）等。

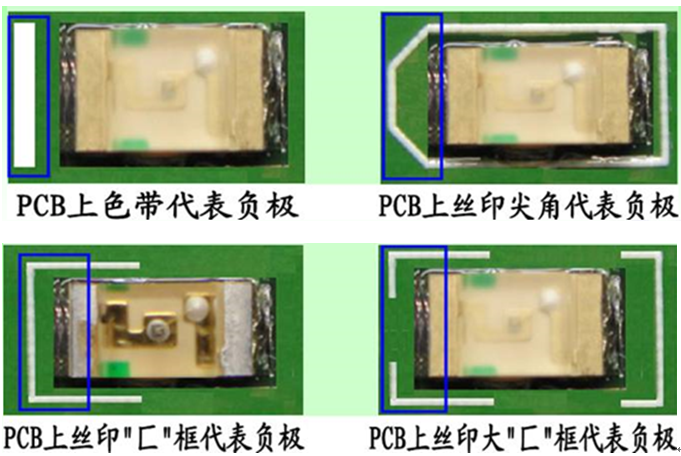

3、PCBA加工LED:发光二极管、双色发光二极管、红外发射管、红外接收头等

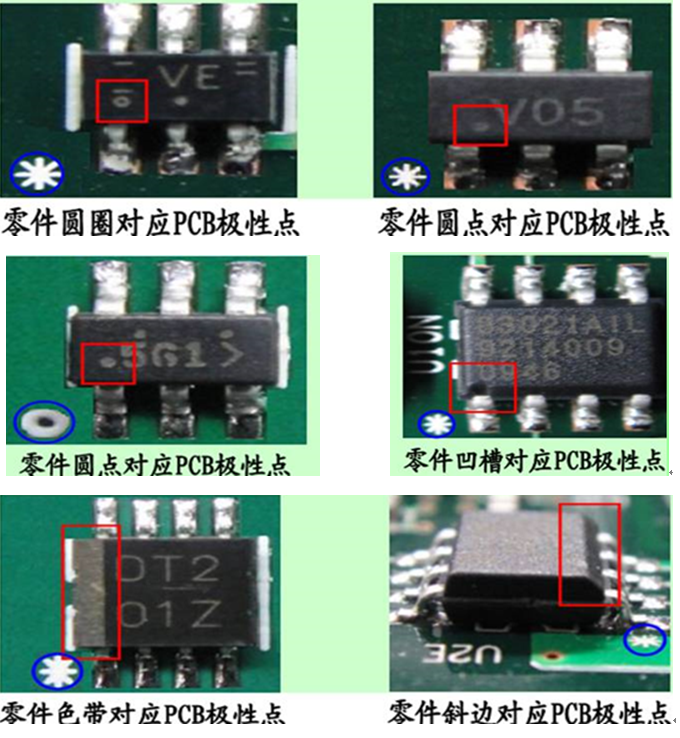

4、PCBA加工三极管(三端稳压）：各种封装三极管(TO-92,921,126,220,247等）、霍尔传感器（霍尔开关）等。

5、PCBA加工集成块(IC)：较常见的有SIP(单列直插封装）、DIP（双列直插封装含光耦）、SOP(小外型封装）、QFP(四方扁平封装、PLCC（无线引脚塑料封装）、SOJ(小外形J引脚封装）、BGA(球栅阵列封装）等。

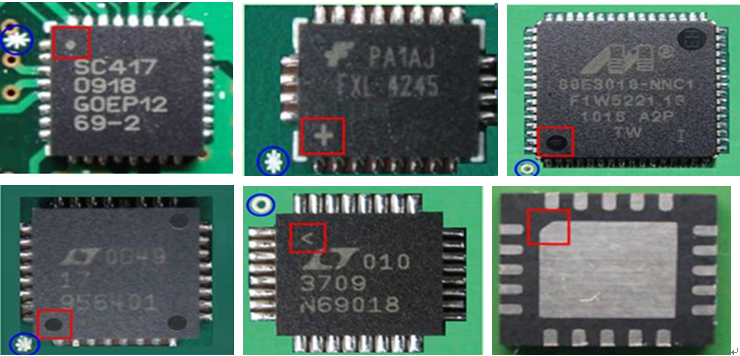

                                                                     （QFN封装）

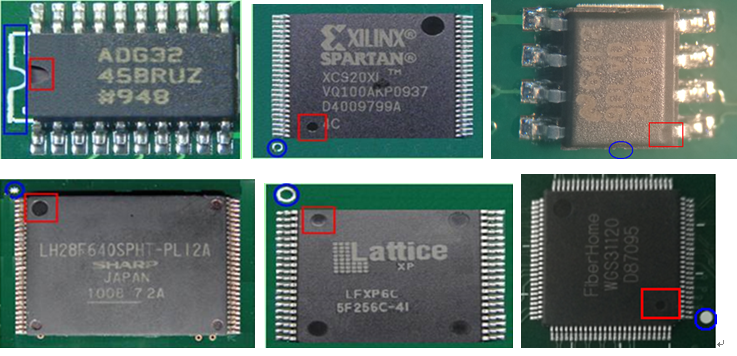

                                                             （SOP、QFP封装）

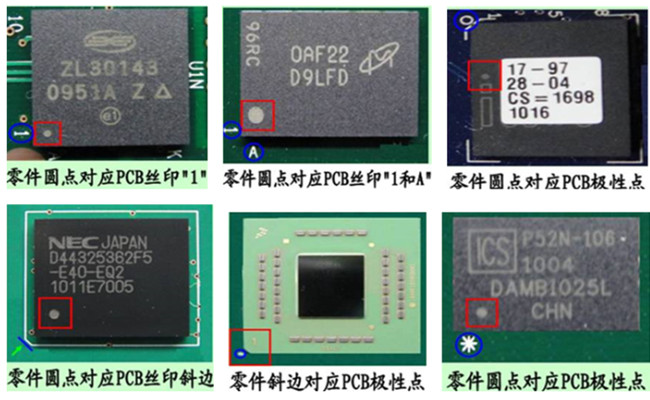

                                                             （BGA封装）
