数控精密平面研磨机结构突出特点

河南新乡平面研磨机在为客户做价格表之前，根据客户技术参数及型号要求，特定制说明以下精密研磨机技术协议的主要内容。

  1、该机床配置了合理的防护罩，包容设备的加工区、机械部件和管路及辅助系统，保护操作者和维修者安全，防止研磨油飞溅、溢漏；设备结构合理、紧凑，操作方便，便于安装、维修；

  2、该机床配置为CBN砂轮，并配置了专用修整砂轮进行修整，保证砂轮的精度修复功能；

  3、的探头式尺寸测量方式，对加工工件实施在线测量；

  4、双面研磨机气动控制实现上研磨盘摆入、摆出和上升、下降动作，便于操作；采用预压、主压、后压三阶段压力控制，压力值可任意调整并可自动转换；

  5、机床上、下研磨盘转速及驱动行星盘的内齿圈转速可无级调速、方向可逆；加工压力可以调整，并保持压力平稳；压力满足研磨盘磨钝后零件研磨的压力要求和研磨盘修整时的压力要求，并有较大富余量（上、下盘均可任意旋转或上停下转）；

  6、配置研磨液恒温过滤系统，其容量、工作流量、工作压力、过滤精度能满足使用要求；

  7、电气控制系统采用PLC控制系统，触摸屏操作面板，全中文操作界面，要求操作简单，操作者无须编程知识即可熟练操作；

  8、外齿圈采用电动升降机构，平稳可靠；

  9、机床精度及电器要求与产品说明书相符，并且能够满足使用的加工要求；

 10、交互式人机界面，使用简单，功能强大，性能稳定。机床控制及各种控制模式、数值仪表、报警信息于一体，便于维修检查，操作方便快捷。

  平面研磨机数控系统配置

机床控制系统采用日本三菱PLC控制系统；具有中文的日本三菱触摸显示屏，实现人机操作对话；具有故障诊断、提示显示灯功能。

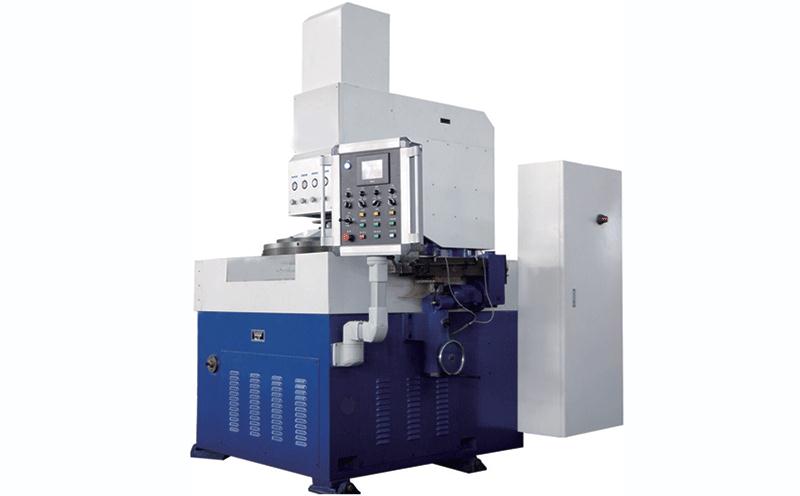

  精密平面研磨机主件

精密平面研磨机机床为立式布局，采用高精度铸铁床身，整体铸造成形，减少加工时振动及变形，确保加工精度，机床具有良好的刚性和吸震性，防震性良好；整机不需要地脚等固定基础，自带可调垫铁；机床气动控制元器件采用日本原装SMC产品；主轴采用高精度、高强度的结构，加工精度高寿命长。

平面双面研磨机视频

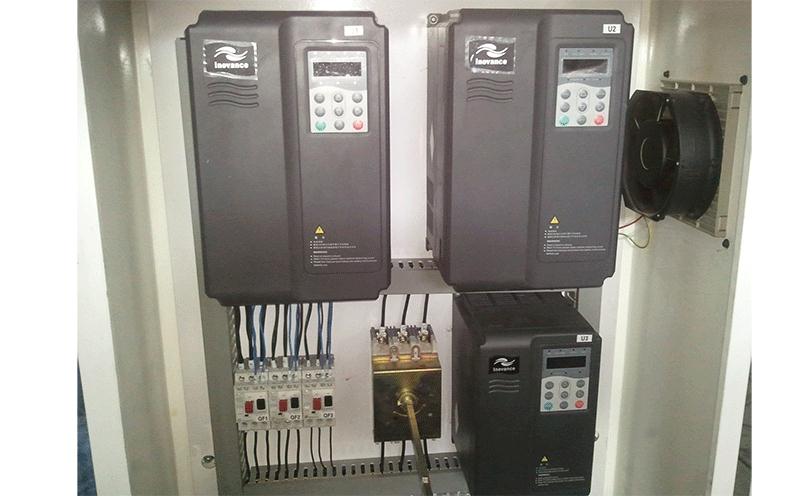

  数控平面研磨机电气控制

中心轴，上、下主轴采用日本三菱变频器无级调速；机床电器柜配备空气交换器，保证设备正常运行；机床具有故障监控、过载保护等装置、功能，在异常情况发生时，能立即自动停机、红灯报警；机床润滑、冷却、排屑和防护。

机床说明书提供了机床需要润滑的部位及润滑油的牌号，只需在1-2个月之间注一次油；独立的恒温磁性分离器冷却系统；充分保证加工过程的冷却过滤需要，保证加工精度；机床配置了杂物回收箱，便于杂物集中回收；机床“三防（漏水、漏油、漏气）”良好，无各种渗漏；润滑油和冷却液无相互渗漏，无冷却液飞溅流出；机床全部用强化防护罩，加工时密闭：砂轮防护门上装有观察窗，能清楚观察到机床切削运行情况；机床设计制造符合ISO国际标准，所有零部件和各种计量单位全部符合国际单位（IS）标准；设备符合安全、环境保护有关标准和要求。
