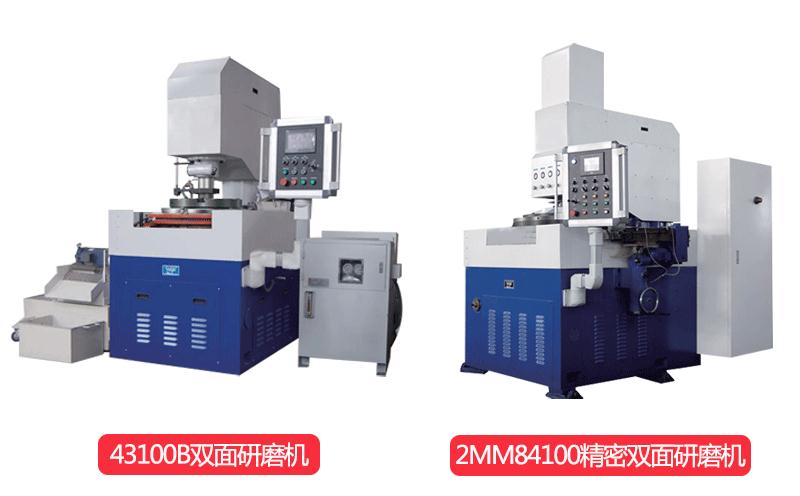

全自动2M84100双盘研磨机设备技术配置数据单

2025年09月23日 08:52:04      来源:新乡市华盛天龙数控设备有限公司 >> 进入该公司展台      阅读量:12

分享:


2MM84100双盘研磨机配置数据单
名称规格生产厂家数量备注
PLCFXIN-60MR-001

日本三菱1控制系统
变频器FR-ET4Q-7.5-CHT

日本三菱1上盘
变频器FR-ET4Q-7.5-CHT

日本三菱1下盘
变频器FR-ET4Q-5.5-CHT  日本三菱1中心轮
触摸屏GT1265-VNBD日本三菱18.4寸
气动控制元件
日本SMC1套气缸控制阀
砂轮CBN苏州、北京1付颗粒的粗细,根据工件粗糙度要求定
减速电机7.5kw浙江1上盘
减速电机7.5kw
1下盘
减速电机4kw
1中心轮
测量头LT-30索尼1套在线测量
恒温冷却系统15℃-50℃烟台1套室温型,可调性



全自动2M84100双盘研磨机设备技术配置数据单



 全自动2M84100双盘研磨机设备常见故障处理

故障现象主要原因处理方法
研磨盘不旋转485 通讯线接触不良或接反检查接线
PLC的Q0无输出PLC损坏或程式出错,更换
主机、主变频器损坏或变频参数有误更换损坏的部件或修改参数
机械部分或传动皮带故障按实际情况处理
变频器供电故障保证有三相380V供电
不用计圈计圈接近开关损坏致使Q3无输入更换
太阳轮不转动485通讯线接触不良或接反检查接线
副电机、副变频器损坏或变频器参数有误更换损坏的部件或修改参数
机械部分或传动皮带故障按实际情况处理
变频器供电故障保证有三相380V供电
上研磨盘无法下降厂家参数中的慢降气压太小或反压太大重新调整
电线连接故障使10.5或10.6无输入更换开关或检查连线
电磁阀YV1、YV2、YV6损坏更换电磁阀
调速钮不能调速调速钮损坏或连线故障更换
上研磨盘慢降速度太快厂家参数中的慢降气压太大或反压太小重新调整
上研磨盘下降时反而上升厂家参数中的慢降气压太小或反压过大重新调整
显示器无显示DC24V开关电源损坏或连接故障更换或检查连线
显示器损坏更换
砂泵不启动PLC的11.5无输出或砂泵启动开关损坏更换PLC或开关
1KA、1KM、1FR、砂泵损坏更换
