你眼中的活络管热电偶是什么样子?

2025年11月07日 17:57:38      来源:江苏兆龙电气有限公司 >> 进入该公司展台      阅读量:2

分享:



活络管热电偶主要有热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时,采用机械电子工业部热电偶统一设计的系列、型谱。

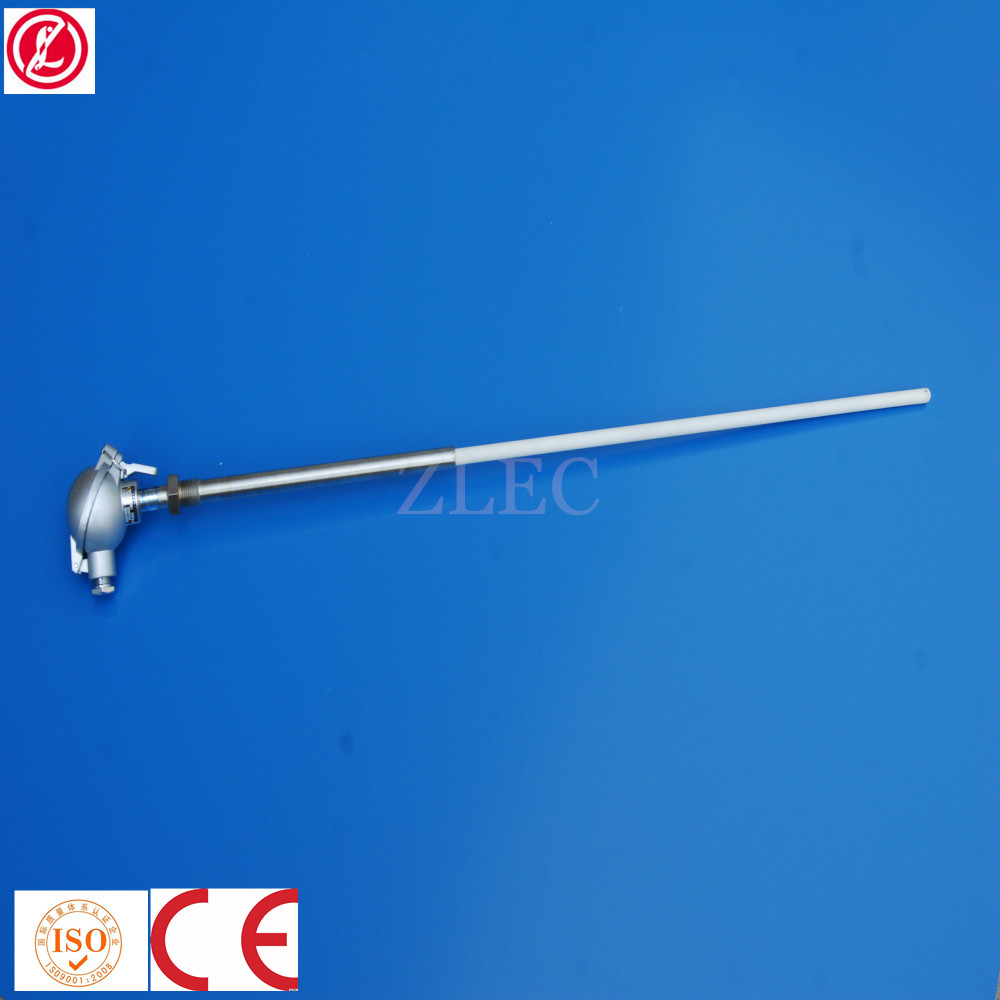

装配式热电偶
装配式热电偶
装配热电偶的概述
根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑13-铂、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
装配式热电偶
装配式热电偶
B型、R型、S型、K型、E型
◆热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
◆绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻
≥0.5兆欧(电压100V)
◆高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。
装配热电偶的主要技术参数
测量范围及基本误差限
热电偶类别  镍铬-康铜
代号 WRK
分度号E
测量范围0-800℃
基本误差限±0.75%t
热电偶类别  镍铬-镍硅
代号WRN
分度号K
测量范围0-1300℃
基本误差限±0.75%t
热电偶类别  铂铑13-铂
代号WRB
分度号R
测量范围0-1600℃
基本误差限±0.25%t
热电偶类别  铂铑10-铂
代号WRP
分度号S
测量范围0-1600℃
基本误差限±0.25%t
热电偶类别  铂铑30-铂铑6
代号WRR
分度号B
测量范围0-1800℃
基本误差限±0.25%t
