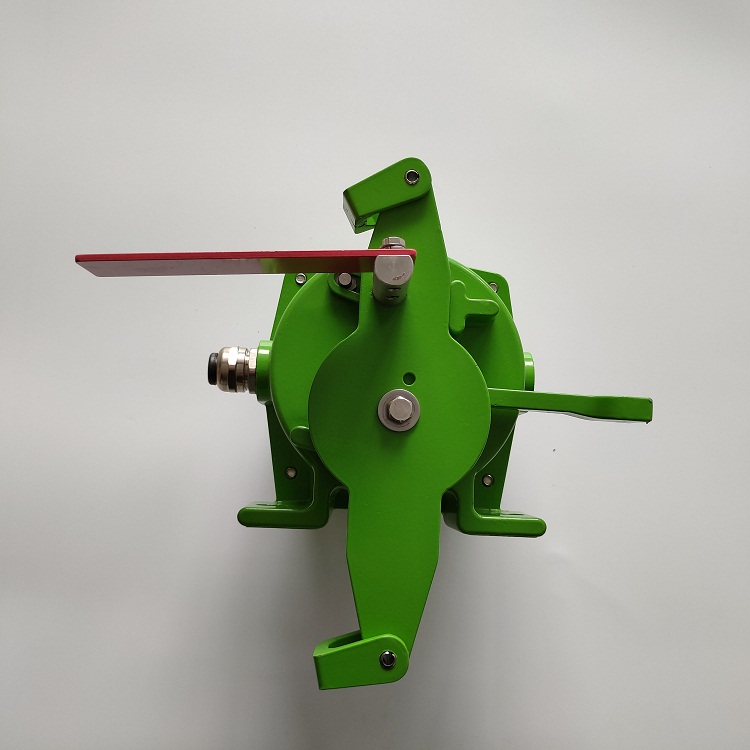

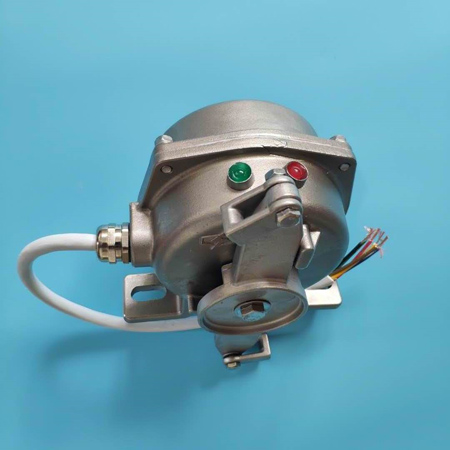

带灯双向拉绳开关PLR-20带动作指示灯IP65在原有产品基础上开发出具有故障报警和动作指示的新产品，当拉绳开关接地短路，机械故障触点闭合货人为误动造成开关动作，此时自动点亮LED报警装置，提醒运行人员及时复位，更主要是能方便维护人员快速找到造成皮带运行的故障点，迅速排出故障，本机IP67防护等级以及整机良好的密封，保证可在浸水状态下连续正常的工作。

带灯双向拉绳开关PLR-20带动作指示灯IP65采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

产品特点：

结构简单实用、性能稳定可靠、防尘、防震、防潮

体积小、重量轻、寿命长、安装方便，免维护

输出信号既可与现场设备联锁使用，也可送达自动控制系统

电源适应性广：24~380V

带灯双向拉绳开关PLR-20带动作指示灯IP65工作原理：当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

带灯双向拉绳开关PLR-20带动作指示灯IP65技术参数：

◆ 环境温度：-15℃～+65℃

◆ 相对湿度：不大于90％

◆ 开关壳体：防水、防尘

◆ 触点容量：开关10A/450V

◆ 输出接点：双断点 速动

◆ 工作拉力：大于2.5公斤即可

◆ 导线开口：二个，螺纹孔3／4”-14NPT

◆ 开关间间距：48米(水平)36米(倾斜)，每3米缆绳有一支撑。

◆ 复位方式：手动复位

◆ 锁定角度：20

◆ 动作角度：30

◆ 可靠性：工作

◆ 整机重量：3.8kg

带灯双向拉绳开关PLR-20带动作指示灯IP65适用范围：

适用于以下设备的紧急或正常停机

◇ 常规皮带输送机

◇ 梭式输送机

◇ 裙边式给料输送机

◇ 斗式提升机

◇ 包装线

◇ 堆料／取料系统，起重机，挖掘机

◇ 轮船装卸系统

◇ 水平给料机

双向拉绳开关是用于一些皮带输送系统沿线的，起到设备急停跳闸的作用，比如输送带在运行时有人落入，或者发生其它危险，在旁边的人可以拉一下拉绳开关，使设备紧急停机。

1、一侧的两台双向拉绳开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

2、将双向拉绳开关固定在机架上。

3、钢丝绳的另一端系在拉簧上（用绳扣固定）,在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

4、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

无触点双向拉绳开关安装方法

1、皮带机间隔35米装一只，安装在机旁角铁架或皮带走廊墙上。

2、从皮带机头至机尾每4米安装一个固定支架，将Φ3mm的钢丝绳依次穿过固定支架上端开孔处，至拉绳开关双向拉板锁孔螺丝穿过，紧固螺帽。左右调校双向拉板到位，有一定的挠度，依次类推。
