行程开关1LS1-S 380V 10A 重型限位开关行程开关

1 概述

行程开关1LS1-S 380V 10A（以下简称限位开关）系我厂采用，借鉴各种同类进口产品的特点，设计、开发的新产品。主要适用于交流50Hz（60Hz）、额定工作电压至380V、直流额定工作电压至220V的控制电路中。

该产品各项性能符合GB 14048.5－2001、IEC60947－5－1：1997等国家标准和国际标准。

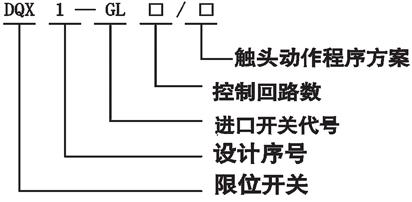

2 型号及含义

3 正常使用条件 DQX1-GL 重型限位开关，DQX1-DF行程开关

3.1 周围空气温度 上限不超过＋110℃、下限不超过－25℃。
3.2 海拔 安装地点的海拔不超过2 000m。
3.3 污染等级 污染等级为3级。
3.4 安装类别 安装类别为Ⅱ类。
4 基本参数
4.1 技术数据 限位开关的基本技术数据见表1。

4.2 工作制
限位开关适用于8h工作制和断续周期工作制。其在断续周期工作制下的额定操作 频率为300次/h，负载因数为40％。
4.3 防护等级 限位开关的外壳防护等级为IP64。
4.4 寿命 限位开关的机械寿命为100万次、电寿命为10万次。
4.5 极限速度 推动限位开关操动臂的zui高速度为200m/min。
5 结构
限位开关由下列部分组成：
a） 操动臂；
b） 转轴及复位机构；
c） 凸轮：安装在转轴上并随转轴而转动；
d） 微动开关（日本欧姆隆产品）：安装在触头支架上被凸L操动；
e） 铸钢外壳。
限位开关的结构见图1。 （像片）

6 调整及注意事项
当开关的动作程序不能满足使用要求时，允许调整凸轮片的安装位置来实现所需
触头开闭动作。操作程序方法如下：打开开关壳盖并拆卸转轴上固定凸轮的螺母，
取出凸轮片旋转或翻转180°后，对口安装。凸轮全部调定并经核查无误后，用螺母
固紧，以防止松动错位。
