射频导纳物位开关优势：
1. 通用性强：广泛应用于各种物料的检测，飞灰、颗粒、粉体、液体、粘稠、导电、不导电的物料均可
可以满足不同的温度、压力的测量要求，*高温度可达800℃，*高压力可达5MPA;可用于腐蚀、冲击等恶劣场所。
2. 抗粘附性：独特的电路设计和传感器结构，使测量对探头上的物料忽略不计并自动校正，无需定期清
洁，避免误测量、误信号。（防挂料）
3. 免维护：测量过程无可动部件，不存在机械部件损坏情况，无需维护。
4. 功能强大：输出触点容量大，并有状态指示灯显示工作，0-30 秒延时可消除物料波动的影响。
5.提供分体安装形式，可用于高温和强振动环境。
6.多种探杆形式，满足不同的现场需要。
射频导纳物位控制器概述：
◇SZSP 型电子线路采用了抗粘附电路，可以在探测真实物位的同时**粘附和悬挂在探头周围的假物位信号影响。
◇SZSP 型根据射频导纳传感工作原理，可探测各种容器中物料的有（高位）或无（低位））。它可以设置高位 或低位模式的故障报警。
◇SZSP 型可检测任何工艺物料，例如：精炼油、汽油、导电泥浆等。
◇SZSP 型与 L86X 型传感探头匹配。L863C 是通用探头，L890C 是平板探头，也提供钢绳探头，具有 Teflon和不锈钢结构，它能用于高温、高压环境，液体、粉体、大固体块料及腐蚀性物体。
技 术 说 明：
射频导纳物位开关技术参数：
继电器容量：DPDT,额定 10A,115VA.C 或 5A,220VA.C
延时：0~30秒连续可调
电源：220VA.C 或 24VDC 感应度：0.5pF
物料温度：-184℃~260℃
电路耐温：-40℃~80℃
失电保护：高低模式，现场可调 外壳：IP65，重型铸铝外壳

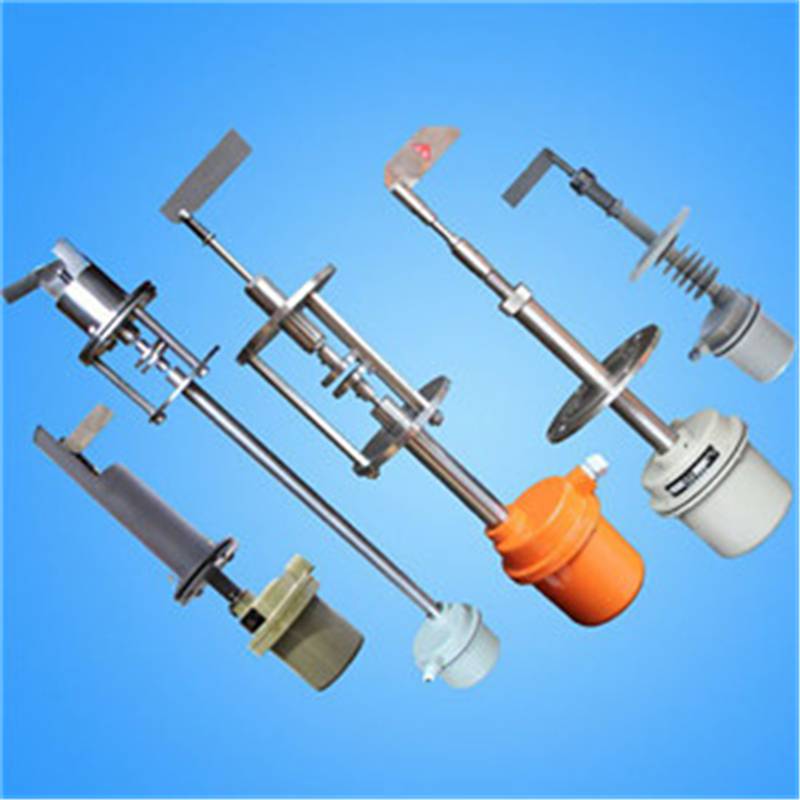

射频导纳物位开关常用探头型号与外形尺寸图（单位：mm）

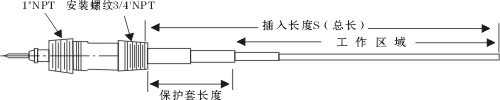

L843C标准探头
L842C短探头
L843WC缆式探头
L870C：双探头（用于检测介电常数较低的物料，如：油、煤等）
L843TT：高品氧化铝陶电极
L861C：飞灰探头
SZ862：短探头
L863C：重型探头（可检测几乎所有类型的介质）
L890C：平板探头（可检测煤、粮仓、送料槽内的块状物料、解决大块物料对棒探头的打击）
射频导纳物位开关安装指导
料位控制｜液位控制
注：垂直安装时，探头总长S必须大于或等于控制点位置
推荐选型安装：
1）在测非导电介质时，可以为水平或垂直安装。如需要垂直安装时，要求探头长
至少大于控制位置6"左右。
2）在测导电液体、泥浆或界面检测时，可以水平垂直安装。探头与物料接触位置
即报警位置。
3）在测粉末和颗粒装物料时，可以水平或垂直安装，但探头穿过容器壁时，保护
电极应比容器壁上的积料厚度长出2"。如用户需要，我们可以提供液介质为Teflon
或Kyanr材料的防腐探头（采用涂层法兰连接）。
选型错误 选型正确
水平安装时，探头保护套（长度G）必须伸入到容器壁内。
