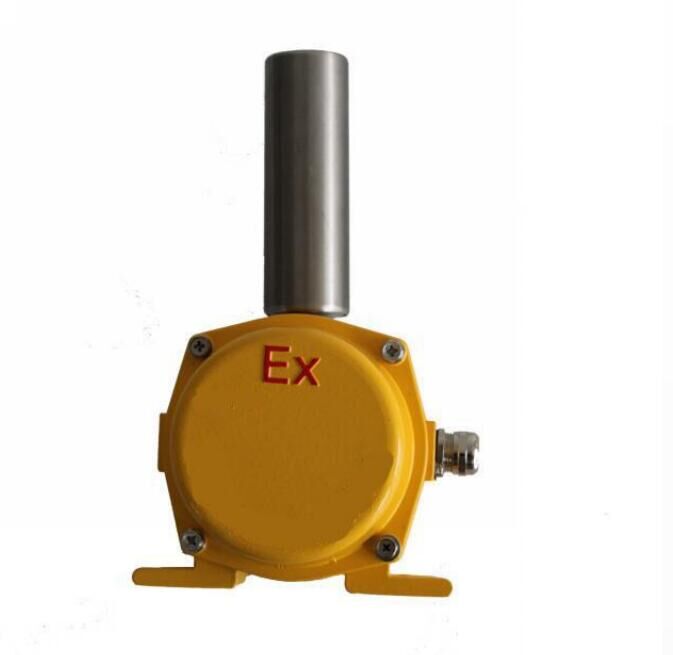

防爆跑偏开关EXRPD1/AC220V用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

防爆跑偏开关是输送带自动化中产品。可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。

产品特点:

1、结构简单实用、性能稳定可靠；

2、防尘、防震、防潮；

3、体积小、重量轻、寿命长；

4、安装方便，免维护；

5、输出信号既可与现场设备联锁使用，也可送达微机控制系统；

6、电源适应性广:24~380V。

工作原理:

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的第1组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第2组触点动作，可使输送机自动停车。

技术参数 :

工作电压:24~380V

绝缘电阻:＞500MΩ

输出信号:无源开关量信号

环境温度:-20℃~+60℃

环境湿度:＜90%

重 量:2.5Kg

防护等级:IP67

复位方式:自动复位

响应时间:＜2Ms

控制触点容量:3A-5A

动作力:50±10N

安装说明:

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离:建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是1级警示信号，3、4为常闭接点是2级停机信号。

注意事项:

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

跑偏开关选型时，尽量选择2级或多级跑偏开关，可以检测皮带不同的跑偏程度，为控制系统提供更多的信息。优先选择开关本体带动作记忆及动作状态指示的产品。由于带式输送机是动态运转的，具备此功能，可以便于确定皮带发生跑偏的具体位置、分析跑偏原因，也便于设备调试和维护。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝/不锈钢制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
