使用环境条件:

a.环境温度:-40℃~60℃；

b.相对湿度不大于85%；

c.海拨高度不超过2000m；

d.使用寿命:开关动作10万次；

e.绝缘电压:AC1000试验1分钟；

结构特性:

手动型带自锁保护，在事故排除后按下限位杆方能复位；使用寿命长；密封性好，具有防尘、防震、防腐等优点；机壳采用铸铝铸造，重量轻、硬度强。

1、本机采用铝合金精密压铸壳体、强度高、重量轻；

2、外壳防护等级达IP65,密封性好，防水、防尘，可在恶劣环境中工作；

3、触点容量大，动作灵敏、可靠。

拉绳开关使用方法:

1、向上或向下提起、压下拉绳，促使微动开关的臂杆转动到了报警位置，触动微动开关并锁定，直到人工手动复位；

2、复位:对临近拉绳的微动开关上的复位柄拔出，拉杆回到竖直位置即可，待故障处理完毕后方可开机；

3、但在皮带机正常运行时，千万注意不要触动拉绳，以免意外停机。若造成停机，需立即检查拉绳开关的臂杆是否在两触点的中间位置，若是，则正面拉动臂杆上的定位螺栓，将臂杆复位，再行开机或通知中控开机。

安装与接线:

在带式输送机中间机架的槽钢上，或安装在现场自备的角钢上，角钢与中间架焊接。拉绳开关间的距离*大不应超过35m。

开关距头部滚筒或尾部滚筒距离宜为10～20m。

开关间用覆塑钢丝绳连接。钢丝绳松紧要适宜，同时钢丝绳应每3～4m设一托绳环，托绳环焊接在带式输送机中间架上。

对两侧设人行道的带式输送机，在带式输送机的每一侧均应设双向拉绳开关。

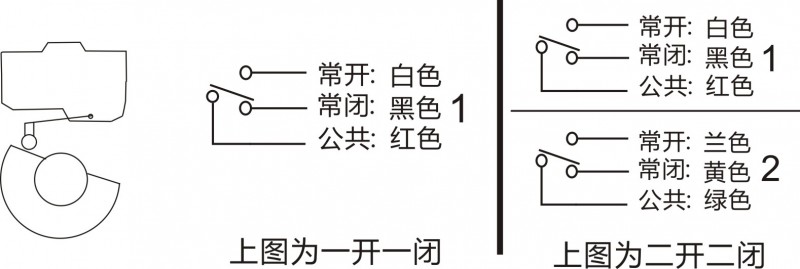

接线:出线口带4×0.752的电缆。

红线和兰线 为常闭接点，黑线和黄线为常开接点。

拉绳开关使用注意事项:

1、先切断总电源，接着要用表测出火线，开关一定是要装在火线的一端。

2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。

7、*后旋好拉线开关的盖子，避免触电。

订货须知:

1、注明型号、数量、供货日期。

2、对开关触点数量有特殊要求时应予以注明。

3、覆塑钢丝绳及绳夹子、托绳环、安装支架。需单独订购。

注:订购时应予以注明。
