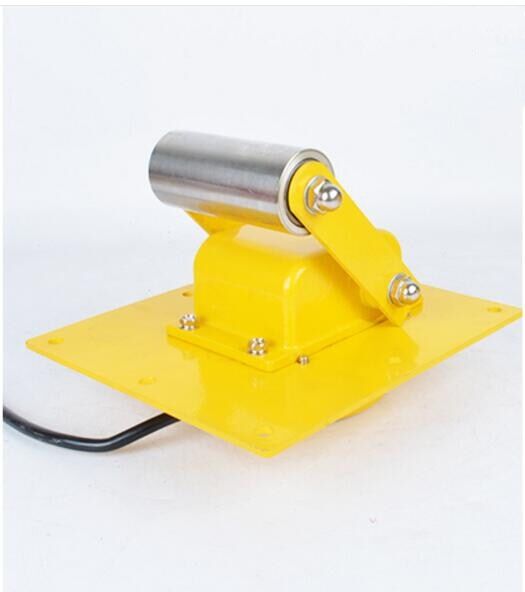

KGE28型矿用胶带跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。

两级跑偏开关是输送带自动化中产品。可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。

工作原理：

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的第1组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第2组触点动作，可使输送机自动停车。

产品特点：

·结构简单实用、性能稳定可靠

·防尘、防震、防潮

·体积小、重量轻、寿命长

·安装方便，免维护

·输出信号既可与现场设备联锁使用，也可送达微机控制系统

·电源适应性广:24~380V

技术参数：

安装说明：

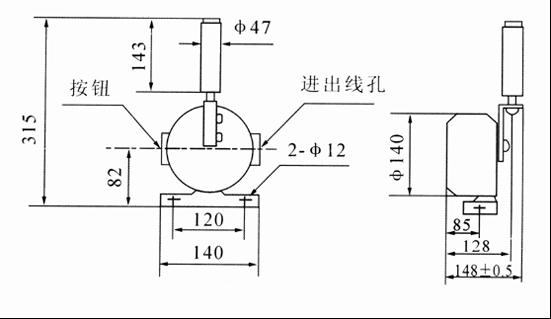

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离:建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是1级报警信号，3、4为常闭接点是二级停机信号。

注意事项：

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。
