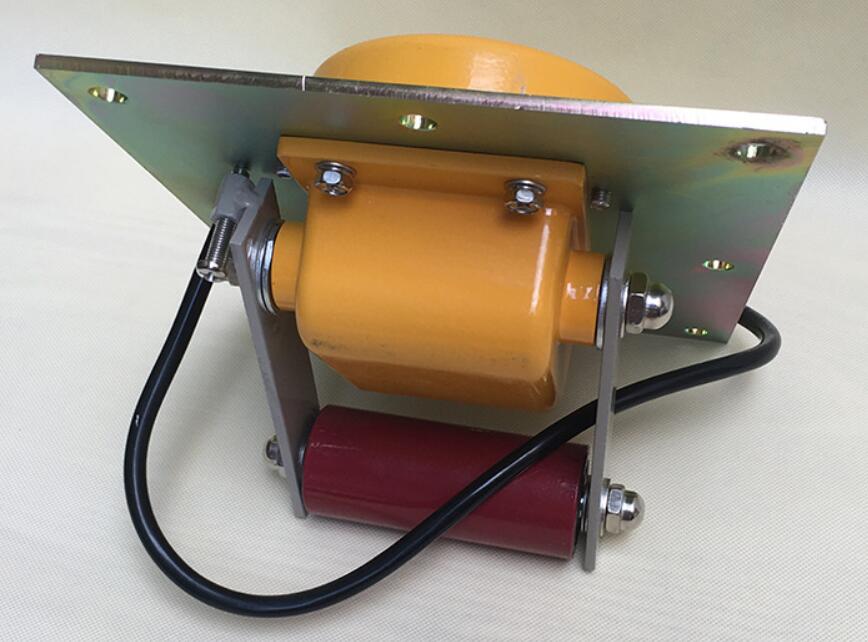

胶带提升机链条防跑偏开关TDP-1主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品选用铝压铸处壳具有防水、防灰、防震等优点，安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

基本原理：

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注:当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

使用环境条件:

1.环境温度:-40℃~60℃；

2.相对湿度不大于85%；

3.海拨高度不超过2000m；

4.使用寿命:开关动作10万次；

5.绝缘电压:AC1000试验1分钟；

6.触点容量:≤AC380 ≤5A；

7.防护等级: IP55；

适用范围：

两级跑偏开关用于常规皮带输送机:地下、索道支撑皮带输送机:轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位:裙边给料机/输送机:重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

安装说明：

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

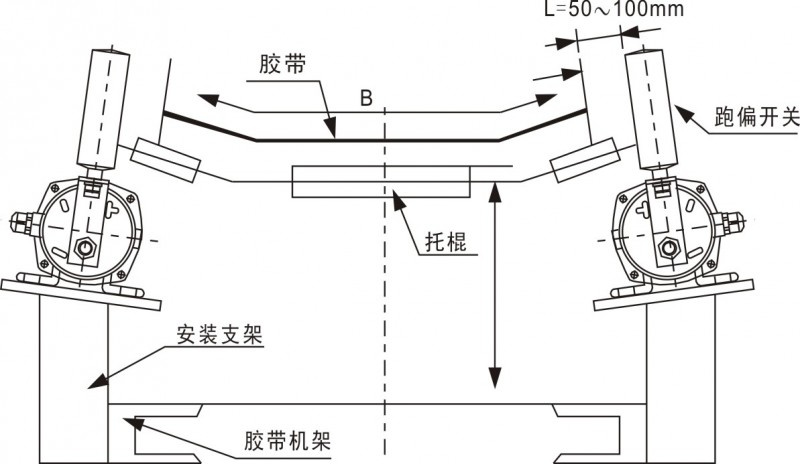

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离:建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是1级报警信号，3、4为常闭接点是二级停机信号。

注意事项：

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知：

选配件:安装支架。
