接近开关BKS-J18M-JK的感应面由两个同轴金属电极构成，很象“打开的”电容器电极，该两个电极构成一个电容，串接在RC振荡回路内。电源接通时，RC振荡器不振荡，当一目标朝着电容器的电靠近时，电容器的容量增加，振荡器开始振荡。通过后级电路的处理，将振和振荡两种信号转换成开关信号，从而起到了检测有无物体存在的目的。该传感器能检测金属物体，也能检测非金属物体，对金属物体可以获得*大的动作距离，对非金属物体动作距离决定于材料的介电常数，材料的介电常数越大，可获得的动作距离越大。

常见的接近开关有以下几种:

1、涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。

2、电容式接近开关 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

3、霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。

4、光电式接近开关 利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。

5、热释电式接近开关用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。

6、其它型式的接近开关 当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。

额外动作距离 Sn(mm)				20
标准检测体 (铁)				42*42*1t
具 备 型 号	DC型	NPN	常 开	KJT-QB40-ZNK
			常 闭	KJT-QB40-ZNB
			常开+常闭	KJT-QB40-ZNKB
		PNP	常 开	KJT-QB40-ZPK
			常 闭	KJT-QB40-ZPB
			常开+常闭	KJT-QB40-ZPKB
		二线制	常 开	KJT-QB40-ZK
	AC型		常 开	KJT-QB40-JK
			常 闭	KJT-QB40-JB
			常开+常闭
额定工作电压(V)		(纹波峰值<=15%) DC		10…36V
		AC		20…250V
额定工作电流 (mA)				DC:200mA AC:400mA
*高工作频率 (Hz)				100Hz
回 差				<=15%Sn
重复精度				<=2%Sn
电 压 降 (DC:三、四线/DC:三线/AC:DG 二线) (V)				<1.5V/<4V/<6V
消耗电流 (DC:三、四线) (mA)				<15mA
泄漏电流 (DC:三、四线/DC:三线/AC:DG 二线) (mA)				<0.05/<0.4/<1.6
极性保护 ▲ 短路保护 ■				▲ ■
动作指示
工作环境温度				-20…+70
外壳材料				ABS
连接方式 Y:引线 J:内接线 C:插件				J
防护等级				IP67
符合标准				GB/T14048.10

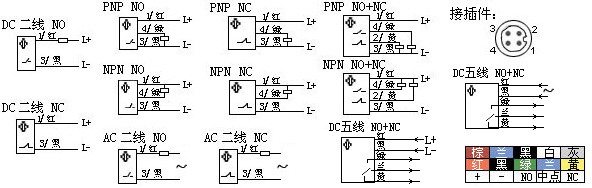

电气接线图 备注:外形尺寸可按用户要求生产
