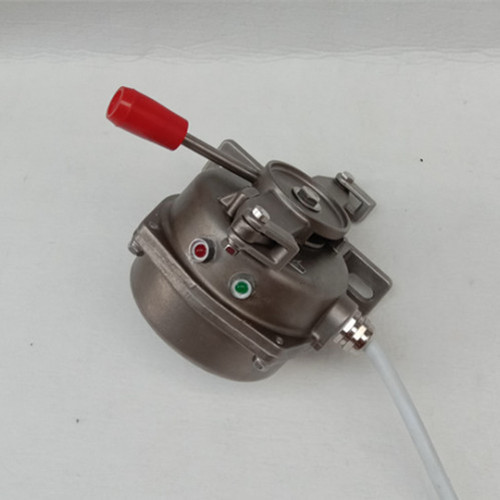

拉绳开关设备描述:

<拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端:

<通用的安装设计使拉线开关即可安装于输送机纵梁顶部也可安装在其两侧；

<坚固的铸铝外壳，防护等级为IP65，特殊的环境选择特殊的表面处理:

<整体式盖板使得接线及开关调整方便简单，而不用拆卸开关，结构件设计紧凑；

XTD-ST304/1530系列双向拉绳开关广泛用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿，该产品装在胶带输送机两侧，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护。

工作原理:

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，是机内的滑块与开关作用，发出停机信号。松开钢丝绳后开关自动复位。

主要参数见下表:

结构特性:

1、开关采用进口的行程开关，使用使命长。

2、密封性好，具有防尘、防震、防腐等优点。

3、机壳采用铸铝铸造，重量轻、硬度强。

安装与接线:

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。

2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线:拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
