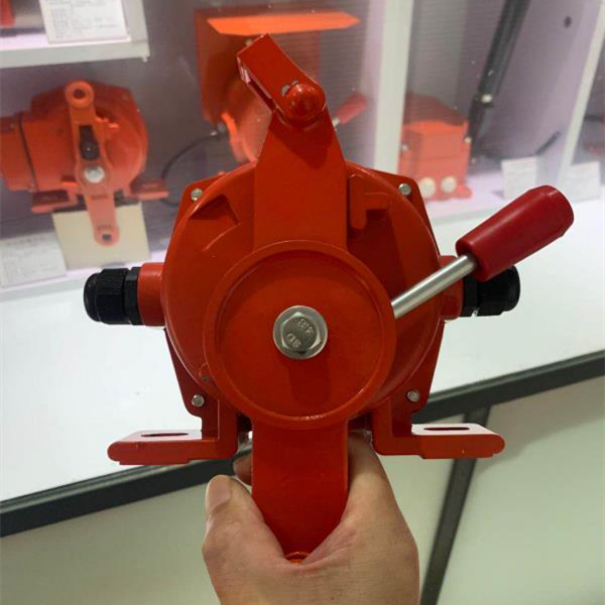

拉线开关YHHL-T5是一种胶带运输机现场紧急事故停机的保护装置，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制的传感元件。采用高精密铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和黄色烤漆，不易脱落，光滑而鲜艳便于发现。

结构特征与工作原理:

拉线开关YHHL-T5本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

1、坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。

2、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀。

电气参数:

电压通用:24V-48V-220V-380V-480V,

电流通用:1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位:动作后后能自动回到初始位置，可能会造成误差启动。

手动复位:动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

特点:

1、拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。

2、通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。

3、坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。

4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。

5、结构件设计紧凑。

6、醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。

7、提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。

8、手动杠杆复位。

适用范围:

适用于以下设备的紧急或正常关机

1、常规皮带输送机；

2、梭式输送机；

3、裙边式给料输送机；

4、斗式提升机；

5、包装生产线；

6、堆料／取料系统，起重机，挖掘机；

7、轮船装卸系统；

8、水平给料机；

拉线开关YHHL-T5是带式输送机的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
