工作原理

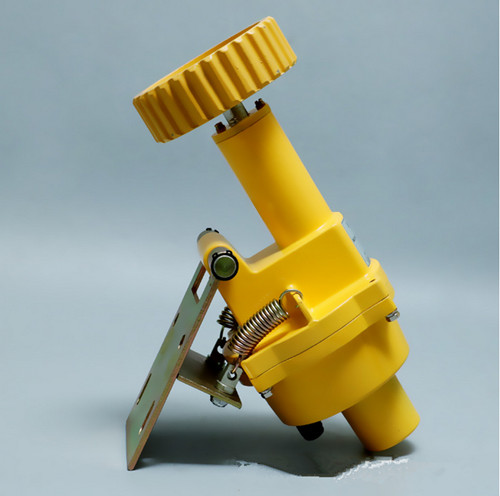

速度打滑检测器JLDH-Z用于对输送机带速进行检测的装置，对带速进行实时检测，已***应用于输送系统中胶带上，为胶带机的运行提供了可靠的检测手段。需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑等。同时，执行电路输出相应的开关信号。

产品说明

速度打滑检测器JLDH-Z本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，速抱闸或炒熟保护等，使现场操作简单化。在钢铁、电力、煤矿及港口等有带式输送机的行业获得了***的应用。

1、工作电压 AC 220V/380V±10 50Hz

2、输入信号 10mV～10V

3、测速范围 1.25m/s 1.6m/s 2.5m/s

4、整机功耗 <15W

5、触点容量 AC 380V 2A

特点

1：非接触式，无易损原件，使用寿命长；

2：密封性好，可防水、放尘，防凝露；

3：铝合金压铸外壳，抗压，抗冲击力强；

4：外壳经过烤漆喷塑处理，***性强；

5：一体式设计，安装方便，实用简单，两螺栓固定；

6：采用ARM单片机作为控制单元，反映速度误差小；

7：双排数码显示，LED指示灯显示，可现场观察与误会；

8：度4~20mA 模拟量输出 ；
