双向拉绳开关HQLG-1628A-T1（自动）作用于带式输送现场需要停机时，通过开关动作使输送机停机。

拉绳开关设备描述：

拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端：

通用的安装设计使拉线开关即可安装于输送机纵梁顶部也可安装在其两侧；

坚固的铸铝外壳，护等级为IP67，的环境选择的表面处理：

整体式盖板使得接线及开关调整方便简单，而不用拆卸开关，结构件设计紧凑；

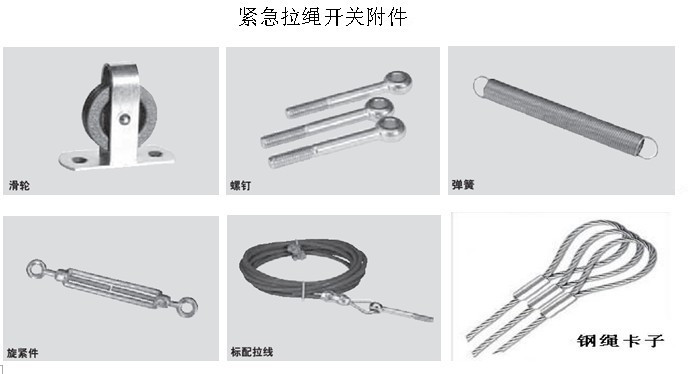

可提供的附件，包括覆塑钢丝绳、绳夹及钢丝绳托环。

双向拉绳开关用途:

本系列双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式机，包装生产线、堆料／取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

技术参数：

双向拉绳开关HQLG-1628A-T1主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成，通常安装于输送机沿线,当输送机某一位置发现有故障时,可就近拉动急停开关,控制系统立即停止主机动转,避免事故的发生和扩大,控制需要时,可增加帮不障地址显示功能,也可用于地面,矿山,水泥厂,选煤厂,电厂,港口等事式输送机或其它设备配套使用。

安装说明：

1、成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，拉绳动作。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

5、接线：拉绳开关出厂时配有长度1.2米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是报警信号，3、4为常闭接点是停机信号。

安装调整:

本产品一般安装在胶带运输机沿线两线机架上。

1．将拉绳开关固定在支架上。

2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳其能正常工作。
