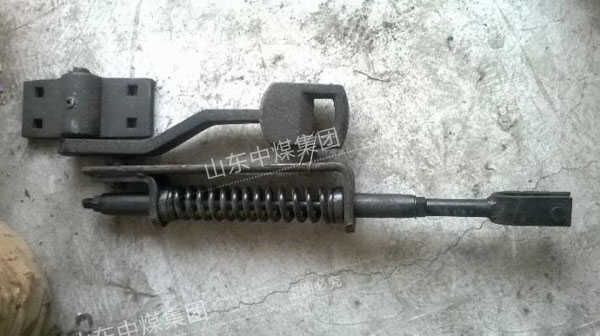

手动扳道器的结构原理与安装调试

1.安装前检查轨距，道岔铺设参数，枕木放置间距是否符合相关技术标准。

2.安装前用撬棍分别拨动两根尖轨，让其达密贴基本轨位，检查岔尖和刨切段是否密贴，岔尖以无间隙，刨切段间隙不应大于1㎜。

3.将角钢结构的安装装置，一端用22㎜×145㎜木螺纹道钉拧固在道岔牵引点两边的木枕端头上，另一端需要在线路外铺设一木枕，同样拧固在木枕上。

4.将拉杆的一端与直角拐，另一端的微调器与道岔联结杆件连接在一起。

5.当扳道器已固定并与道岔连接完整后，先将手柄扳至垂直于中心位置，即直角拐也处在了中线位置；开始调整整拉杆上的微调器，让道岔两根尖轨分别与直，曲基本轨开口尺寸相等。开口尺寸应为道岔开口的二分之一，即60㎜。

6.在完成以上调整基础上，先将手柄扳至一端，检查尖轨与基本轨是否密贴，如有间隙，先用微调器加以调整，若仍有间隙，在调整压缩弹簧的螺母，增加弹簧张力，直至密贴。然后将手柄扳至另一端，用以上相同方法进行调整，达到另一侧也密贴。

7.在以下两种情况下，可缩短手柄长度。

（1）当道岔转换阻力不大时，人力可以扳动

（2）当道岔处在定，反位时，为减小手柄竖直高度

无论手柄伸或缩其长度，操作方法是，先后提起手柄套管上的两个弹簧销并旋转90度，让套管与手柄杆脱离连接作用，即可进行长短调整。然后再旋转90度，使弹簧销插入手柄杆的孔中，恢复连接作用。
