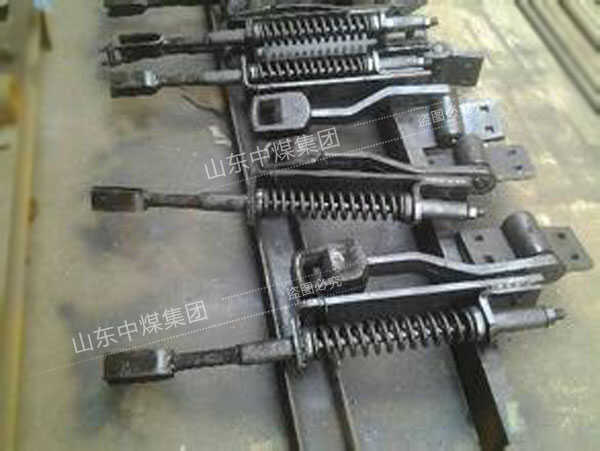

现在手动扳道器上的零配件有滑床板、轨撑、顶铁、各种特殊形式的垫板、道岔拉杆和连接杆、转辙机械。那么大家对于手动扳道器还有没有其他的了解呢？今天的话题就是来围绕手动扳道器详细介绍一下他。大家一起来欣赏下吧。

手动扳道器几何尺寸主要有最小轮缘槽和尖轨动程。在最不利条件下，具有最小度的轮对一侧车轮轮缘紧贴直股尖轨时，为保证另一侧车轮轮缘能顺利通过而不冲击尖轨的非工作边，曲线尖轨在其处的最小轮缘槽应具有一定的量值。尖轨动程为尖轨非作用边与基本轨作用边之间的拉开距离，在距尖距380mm的根连接杆中心处量取。尖轨动程应保证尖轨扳开后，具有最小宽度的轮对对尖轨非作用边不发生侧向挤压。

手动扳道器在尖轨跟端为尖轨与导曲线钢轨连接的一端。尖轨跟部结构保证尖轨能根据不同的转辙要求在平面上左右摆动，要求坚固稳定，制造简单，维修方便。尖轨跟端主要采用间隔铁鱼尾板式和弹性可弯式跟端结构。间隔铁鱼尾板式结构主要由间隔铁、跟端夹板及联结螺栓等组成，零件较少，尖轨扳动灵活，但稳定性较差。弹性可弯式尖轨在跟端前2～3根轨枕处，将轨底削去一部分，形成柔性部位，使尖轨具有能从一个位置扳动到另一位置足够的弹性。提速道岔中未对尖轨跟端轨底作刨切，虽增加了尖轨扳动力，但有利于保持尖轨跟端强度。跨区间无缝线路中，为限制尖轨伸缩位移，在跟部的基本轨和尖轨轨腰上安装有限位器，有利于将过大的温度力传递给外侧基本轨。

目前大的车站的铁轨道岔扳道器采用电气控制，但有许多货场、小站、工厂厂区还使用手动道岔扳道器，公知的手动扳道器的结构是在底座上垂直安装有转轴，转轴下端安装有拐臂，拐臂端部铰接有驱动铁路道岔定位和反位的拉杆，转轴上端安装有信号标示板和驱动手柄。该扳道器安装在木制轨枕板上，由于拉杆杆长度是固定的，因此在调整道岔移动位置时，手动扳道器需拆除拉杆与拐臂铰接的连接销，很麻烦；另外，由于在木制轨枕板上安装手动道岔扳道器是用钢质道钉直接钉入的原因，在列车通过时产生震动和松动，使道岔不能保持良好的与铁轨密贴状态。

手动扳道器具有的优点和积极效果是由于在底座与铁轨之间平行安装两根与铁轨垂直的长角钢，使得底座与铁轨的位置相对固定，手动扳道器保证了拉杆和道岔的定位、反位的准确性，提高了扳道器抗振动冲击性能；由于在拉杆上螺纹安装有对铁路道岔T形连接件的调节螺母，手动扳道器使道岔位置的微量调整变得简单易行。另外本实用新型还具有结构简单、易于制造、标示板视觉效果好的优点。
