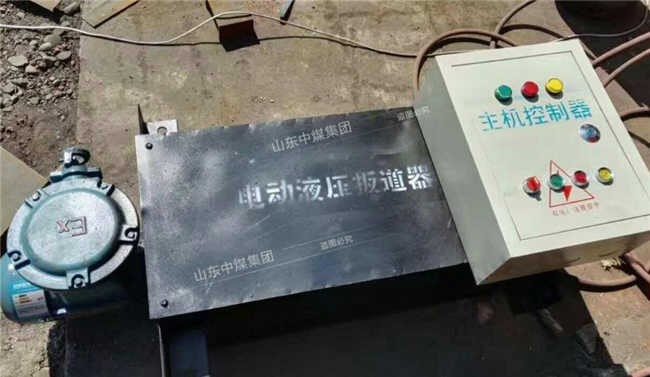

液压扳道器是山东中煤的产品，今天介绍的是YBD液压扳道器的知识。
YBD液压扳道器是由手动双柱塞泵，油箱，溢流阀，起道杠杆，底板等主要零部件组成，有如下特点：
YBD液压扳道器油箱内设有溢流阀，系统工作压力选用72mpa有利于采用较小的缸径，达到体积小重量轻的要求。当油压超过72mpa时，溢流阀自动卸荷，起到超载保护作用。
油缸顶盖上设有放气螺钉，便于排出油缸的空气。
泵的手柄库除了泵油传力作用外，还有限位作用，当工作缸升到规定高度时，限位块接触起道杠杆限位。
YBD液压扳道器工作原理
将手柄插入手柄套，上下扳动手柄，通过手动柱塞泵将压力油压入油缸，缸体上升，再通过耳轴带动起道杠杆，借助起道杠杆前端的起道轮将钢轨抬起。
技术参数
1.大拨道力 196KN 5.手柄作用力 450N
2.额定油压 72MPa 6.液压油 15#机械油
3.起道轮升程 120mm 7.适用轨型 24――75kg/m
4.空载效率 >4.5mm 8.净重 28kg
