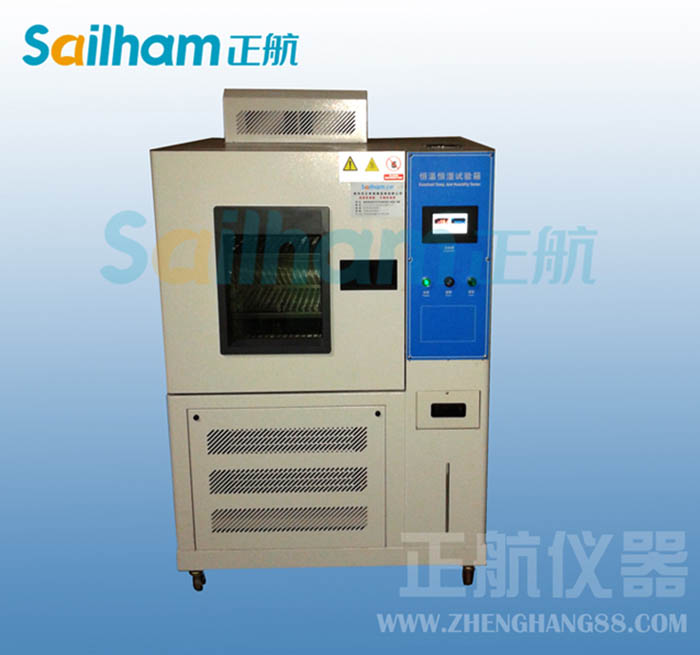

高低温箱冷系统电气线路综合故障判断及排除的操作
| 高低温箱冷系统电气线路综合故障判断及排除的操作 | |||
| 1 | 能够准确判断分析小型制冷设备电气系统的常见故障，并初步会排除； 能够对小型制冷设备的常规检修进行规范化操作 | ||
| 2 | |||
| 高低温箱冷系统维修理论要求 | 高低温箱冷系统电气线路综合故障分析与排除的基本知识 | ||
| 高低温箱冷系统维修技能要求 | （1）掌握照明灯不亮判断与排除方法； (2) 掌握压缩机不工作判断与排除的方法。 （3）掌握节点开关故障的判断方法 | ||
| 高低温箱冷系统电气线路综合故障的判断及排除 | |||
| 排查压缩机不工作故障的过程 | |||
| 高低温箱冷系统维修理论储备 | 电路图的分析 | ||
| 高低温箱冷系统维修技能准备 | 制冷工具、仪器的使用 | ||
| 1高低温箱冷系统维修新课导入 | 故障高低温箱冷系统的电气线路的询问与观察 | ||
| 2高低温箱冷系统维修工作任务 | 任务一： 照明灯不亮判断与排除 任务二： 压缩机不工作判断与排除 任务三： 节点开关故障的判断方法 | ||
| 3高低温箱冷系统维修工作素材 （资源） | 人为制造各种故障或随机故障的高低温箱冷系统一台；扳手一套； 旋具一套；割管器一只；钳形电流表一只；万用表一只；新起动器一只等 | ||
| 4高低温箱冷系统维修工作步骤 | 1. 照明灯不亮 （1）压缩机工作但照明灯不亮 ① 检査照明灯灯泡是否已经损坏，如果损坏应更换新品，否则继续査找。 ② 检査灯口触点是否锈蚀，如果出现锈蚀，应用砂纸打磨，将氧化层去除，否则继续査找。 ③ 将高低温箱冷系统门打开，用万用表测量照明灯两端接线端子之间的电阻值，若不导通说明触点不能闭合。应将照明灯开关弹簧拉长增加弹力或更换灯开关。 (2) 压缩机不工作且照明灯不亮 ① 检査电源插头接触是否良好，如果无问题继续査找。 ② 用万用表测量电源插头两端电阻，如果阻值为∞(正常值应在10～40Ω之间），应继续检査。 ③ 用万用表的电阻挡测量N与1端的电阻和L与2端的电阻值，若有一根导线的电阻为 ∞，说明电源线有断路故障，应给予更换。 2. 压缩机不工作 （1） 检査电源 检査熔断器、电源插头是否牢固；用万用表测量电源电压，如不正常就地解决，如果均正常，继续査找。 (2) 将温度控制器短接，如果压缩机工作则说明温度控制器有故障，应将其更换；如果压缩 机还不起动则应继续査找。 (3) 拆下起动器、热保护器，然后更换新品。如果压缩机可以起动，说明起动器有故障(热保 护器一般不会出现故障），应更换新品，否则应继续检査。 (4) 检査压缩机电动机的各接线端子之间的电阻，如果不满足规定的标准值，说明压缩机绕 组出现故障，应更换新压缩机。如果电阻满足其标准值则应继续査找。 (5) 检查压缩机是否出现机械故障，如抱轴、卡缸等。出现此故障也应更换压缩机。 3. 节电开关故障 (1) 将节电开关拆下，短接3与4点。 (2) 用万用表测量3点与5点之间的电阻，其值应较大但不是断路。 (3) 测量3点与1点之间的电阻，其值应小于3点与5点之间的电阻。 满足上述测量结果则说明节电开关损坏，应更换新品。 | ||
| 4上交的资料及成果 | 实训报告 | ||
| 复述高低温箱冷系统电气线路故障实训过程中的注意事项 | |||
