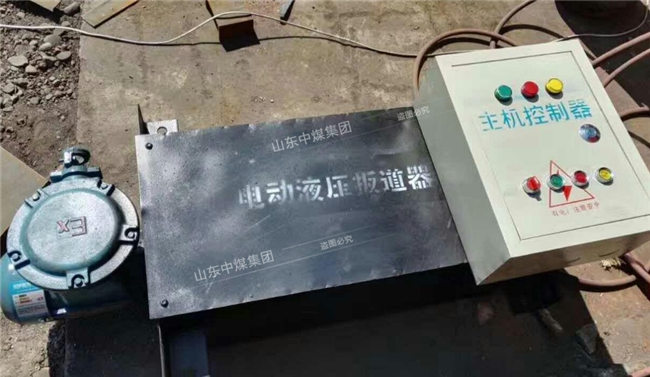

我们都知道扳道器按工作方式不同分为手动卧式扳道器，手动弹簧扳道器，手动立式扳道器，根据工作要求又分为手动扳道器和电动扳道器两种。扳道器是一种适合铁路线路轨枕板地段使用的养护维修作业的拨道工具，是实现养路作业机械化、减轻劳动强度机具。这是大家都知道的。

液压扳道器是一种适合铁路线路轨枕板地段使用的养护维修作业的拨道工具，是实现养路作业机械化、减轻劳动强度机具。它由底座、油缸、顶头、活塞杆、手动柱塞 泵放油手轮、储油筒等部件组成。用手揿动柱塞泵产生的高压油进入油缸，迫使油缸内的活塞杆向外伸出运动，从而由顶头托信轨腰，达到拨动钢轨的目的，本机通 常两台并用，拨道力20吨，拨道量72mm，油缸直径活*活塞行程Φ42*88mm,手动柱塞泵直径行程Φ16*55mm,手柄 常用作用力30公斤。液压弯道器又叫液压弯道机，是铁路安装养护时对钢轨进行弯曲作业的一种专用工具。该机具专门用于矿山斜井铺设铁道线路遇到坑道水平标高改变时在铺轨现场对24kg/m即以下轻型钢轨实施垂直方向的弯曲或调整。

液压弯道器的主要型号有KWPY-300型适用于18-24公斤/米钢 ，KWPY-400适用于30kg每米一下钢轨使用。KWPY-600型适用于38-50公斤/米钢轨，它的直轨能力 297千斤顿(56吨力和 735千斤顿(75吨力)，液压系统额定油压 98巴(660kg/厘米2)和646巴(660kg/厘米)，柱塞泵直径x行程都是16毫米x 35毫米，油缸直径分别为60毫米和70毫米，活塞行程都是70毫米，手柄作用力矩为 480牛顿。

我们先来看下扳道器的技术参数：

型 号 P50，P43，P38

拉杆 长度 1.5米

拨道力 20吨

拨道量 72mm

油缸 直径 Φ42

活塞 行程 88mm
