手动道岔扳道器的特点讲解

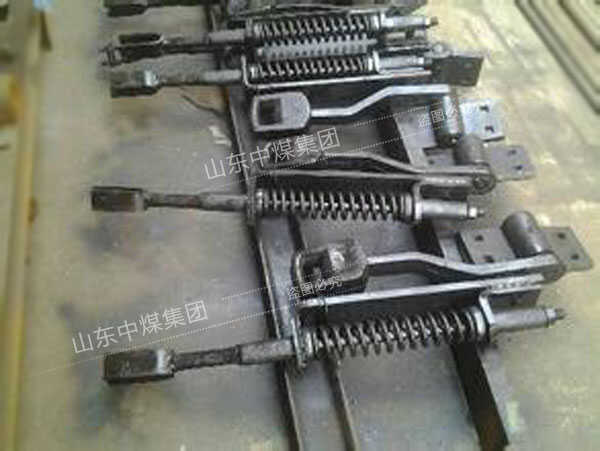

22KG卧式手动简易扳道器产品特点：
手柄长度可伸缩290MM，当道岔转换阻力不大时，可缩短手柄长度，反之，延长手柄长度；为减小手柄扳动行程，其手柄把能够旋转180度，便于人力操作；上述伸缩与旋转均由手柄套管上两个弹簧销的提起，调整后再落入来实现；为克服扳动阻力，手柄头内设计为球心滑块结构，其结构扳动灵活；直角拐旋转主轴上，装有滚动轴承，提高了产品的使用寿命和精度；凡旋转轴孔之间，均装有具有自润滑性能材料的衬套；拉杆与道岔之间的连接，采用了微调器，安装后在使用过程中，使其不用拆除连接销，即可对道岔开口及密贴状况进行调整。

1. 22KG卧式手动简易扳道器的结构原理是：通过直角拐能够旋转一定角度，使直角拐的一臂可用手柄拨动，另一臂组合上具有一定张力的弹簧；

2.为减小手柄扳道时的行程，便于人力操作，手柄把为弯形。因此从一端扳至另一端后，按伸缩手柄长度操作方法，需将其旋转180度，为下次扳动提供便利；

3.在完成以上调整基础上，先将手柄扳至一端，检查尖轨与基本轨是否密贴，如有间隙，先用微调器加以调整，若仍有间隙，在调整压缩弹簧的螺母，增加弹簧张力，直至密贴。然后将手柄扳至另一端，用以上相同方法进行调整，达到另一侧也密贴；

4.当22KG卧式手动简易扳道器已固定并与道岔连接完整后，先将手柄扳至垂直于**位置，即直角拐也处在了中线位置；

5.安装前检查轨距，道岔铺设参数，枕木放置间距是否符合相关技术标准；
