目前物联网气体在线监测系统组网布设上区分有4-20mA和RS-485两种通讯接法方案，4-20mA：通常民用采取该方式，RS-485：主要用于工业现场，并且部分应用场景会使用隔离;那么据了解很多用户由于缺乏专业技术的知识了解，在购买到气体检测仪之后，不懂怎么去布设气体在线监测系统，那么下面由深国安为大家详细讲解物联网气体在线监测系统组网布设方案。

气体在线监测系统组网布设方案：

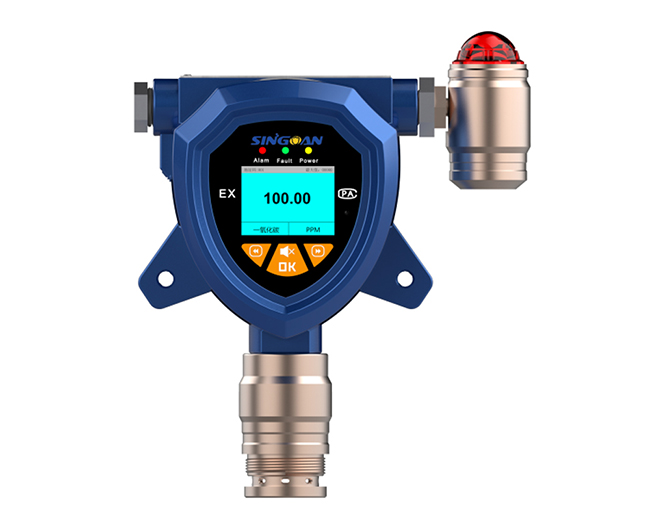

气体检测仪输出信号主要分为两种：4-20mA和RS-485。

4-20mA：通常民用采取该方式;

RS-485：主要用于工业现场，并且部分应用场景会使用隔离;

4~20mA模拟量传输的特点：处理速度快，在应用时可以省掉软件开发上的麻烦，很方便的集成到系统中来。但是在实施时，从布线方面讲，模拟量的采集只能一对一的布线，即一个模拟量信号必须布一条(对)线。另外，模拟量的抗干扰能力较弱，传输的距离、所能表示的数据也很有限。

RS-485传输的特点：相对于模拟量信号，RS485的响应速度较慢。但是RS485通讯可以传输较大位宽的数据,可以传输较多的数据内容。另外在布线上，RS485信号的采集可以采用一对多的总线方式(只用两条线就可以采集多个信号量)，RS485信号的传输距离也较远，抗干扰能力也较强。行业产品将逐渐由4~20mA替换为RS-485总线形式。

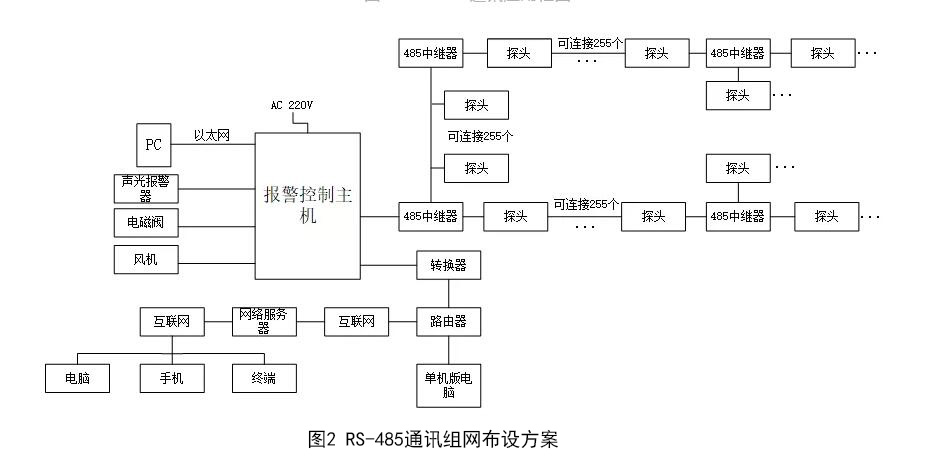

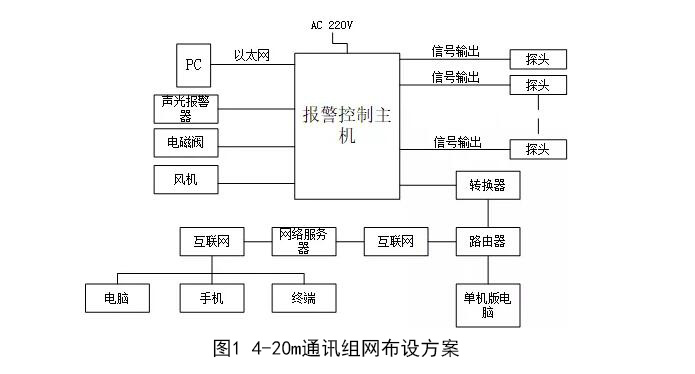

气体报警控制系统包括气体检测探单元、信号传输采集单元、显示单元(报警控制主机上集中显示)、监控器、控制单元、报警单元、被控设备单元(如风机、电磁阀)组成。气体检测探头将现场检测到的气体浓度转为标准信号，如4-20mA或者RS485等信号，然后将信号输送到报警控制主机上进行统一显示。两种通讯形式的组网框图如下图1与图2所示。

关于气体在线监测系统组通讯布设说明：

1.行业通讯方案升级

气体检测仪早期使用4~20mA模拟量传输，由于两方面原因将被RS-485所替换。

通讯形式特性原因：模拟量传输存在系统不可组网、抗干扰性较差及传输数量较少等问题;

其次对于气体检测厂家而言，4~20mA的检测仪表过于通用，已被替换，会选用RS-485做自主协议建立替换壁垒。

2.行业标准制定

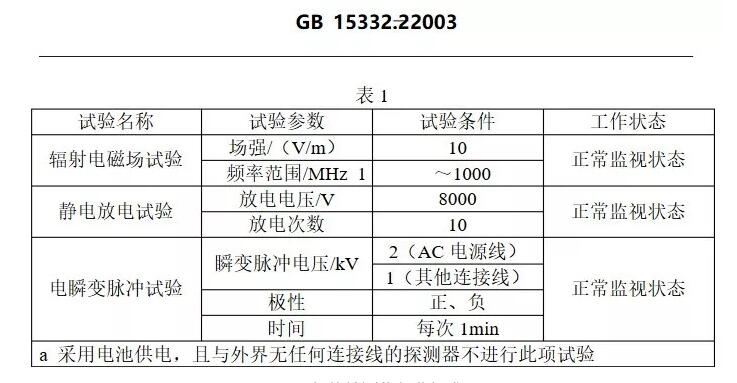

行业标准的发布带来隔离RS-485需求机会点，气体检测仪在冶金、石油、化工、市政、地下管廊等行业应用十分广泛，根据国标《GB15322.2-2003可燃气体探测器第2部分：独立式可燃气体探测器》5.1.16章节中要求在于市政及城市地下管廊项目中，气体检测仪设备接受下表各项测试，试验后探测器功能应用正常。包括如下：

试验期间，气体探测器不应发出报警信号或不可恢复的故障信号;

试验后，气体探测器的报警动作值与报警设定值之差不应超过±5%LEL。
