卧式电池片拉力试验机测试操作方法(图文详解)

2025年11月25日 10:41:06      来源:苏州皖仪实验仪器有限公司 >> 进入该公司展台      阅读量:4

分享:

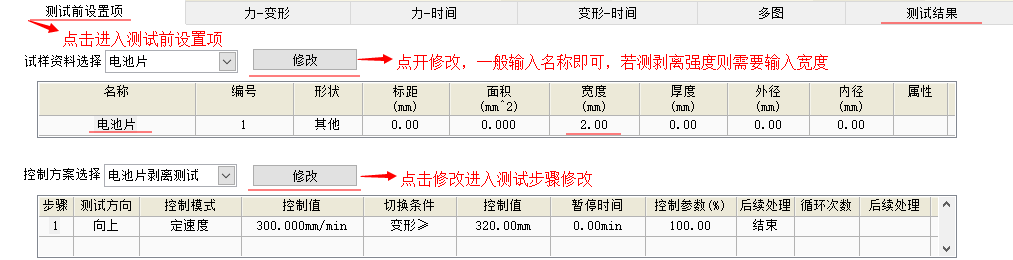

a﹒ 打开软件TM2101→测试前设置项→控制方案选择(修改)→点开修改出现控制方案界面(内有测试方法与控制参数两项)→点开测试方法页面→内含测试步骤三要素(测试方向,测试速度与切换条件)



1、太阳能电池片剥离测试方法步骤

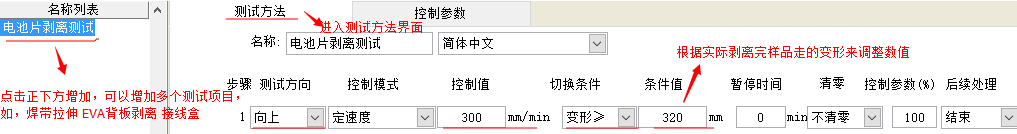

 测试方向    向上    定速度     300mm/min   切换条件   变形≥    300mm   如图:




备注:变形根据实际长度进行修改

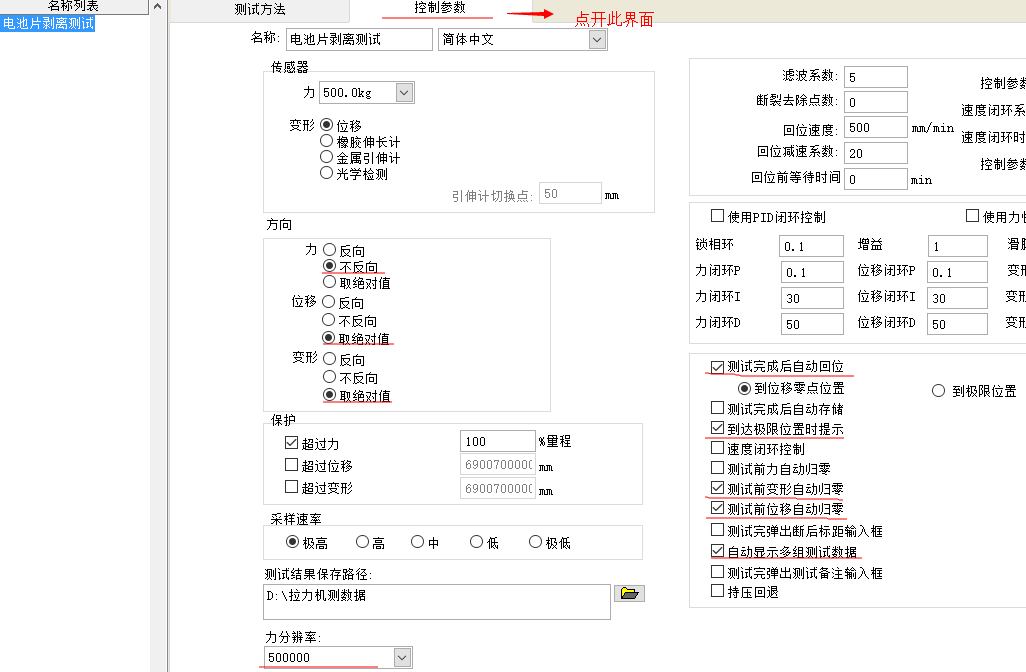

控制参数界面修改固定如下图:

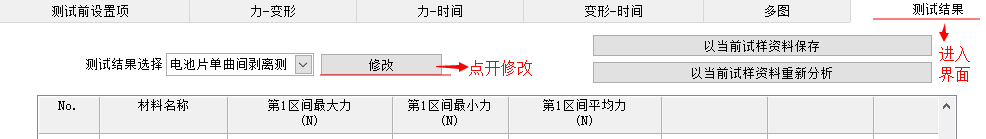

b.点开测试结果(与测试前设置项并排)修改→结果界面(包含:测试结果.区间设置.自动取点.标示.其它)

2、太阳能电池片剥离测试结果

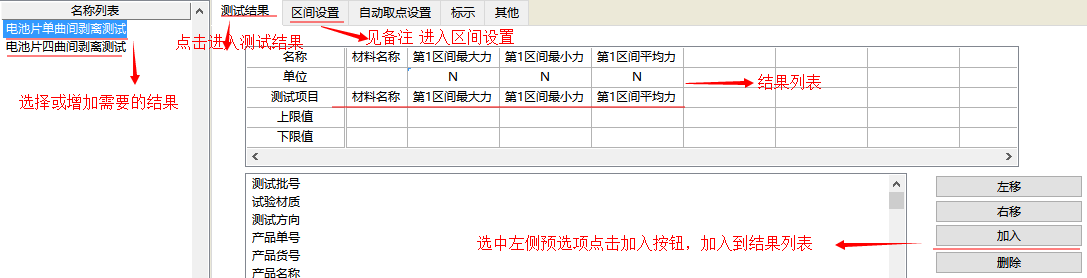

 点开测试结界面,结果列表下面选择需要的预选项如图:



区间力   区间最小力  区间平均力  选中点右侧加入按钮,如图:



完成加入预选项,测试完成即可得到剥离单区间测试结果
 备注:剥离结果为区间段,故我们需要用到区间设置

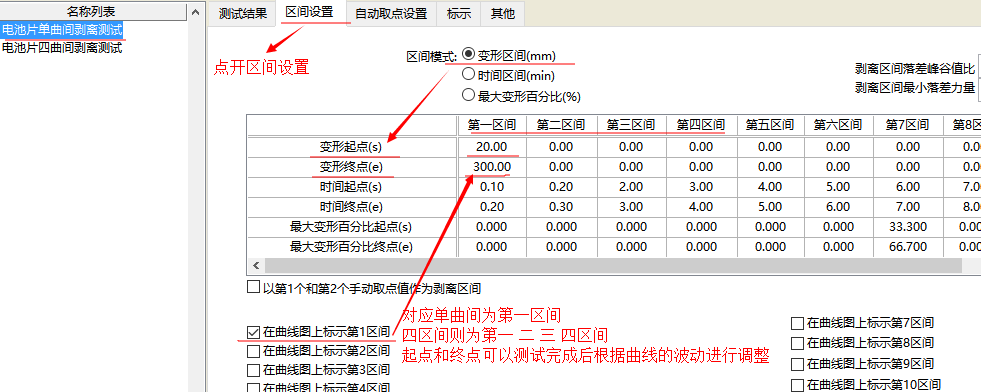

点开单区间设置




选择变形区间(mm), 输入起点和终点(20-300)之间,再对应测试结果标示出区间的曲线,打勾即可,点击右下角确认回到主界面。
备注:实际实验中按照样品的测试长度调整起点和终点,可以测试完后再调整区间,区间调整后结果会自动更新
这样完整的太阳电池片单曲间剥离测试结果就编辑完成了

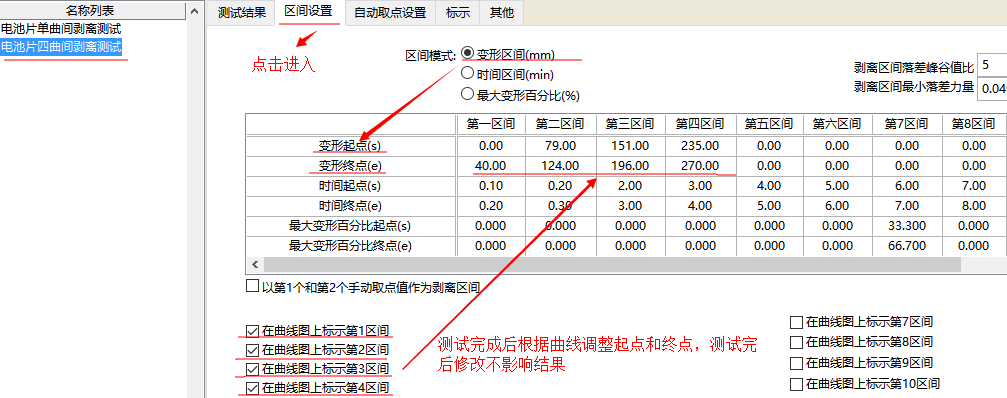

下面看多区间设置我们举例四区间

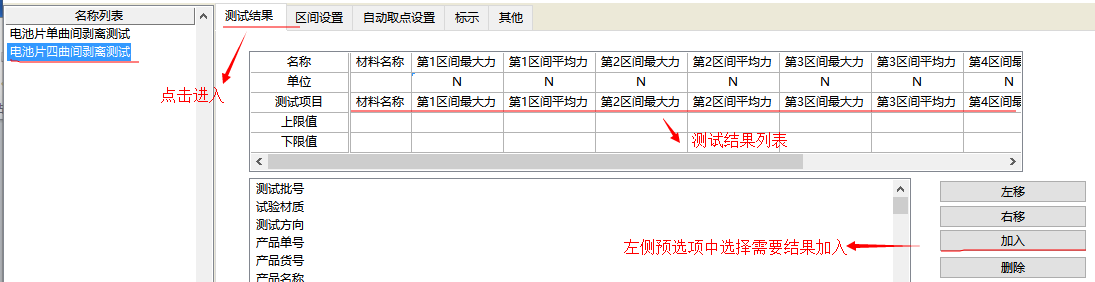

先测试结果选择加入对应需要的四个区间测试结果,再对应的修改区间变形起点和终点






测试完后根据四个波浪曲线的横坐标,重新修改起点和终点,观察曲线正确后得到结果(同理可根据实际要求加入1-14个区间)
b﹒开始测试
 1. 将准备好的样品在拉力机上装夹好,点击右上角开始测试按钮,设备开始运行到自动停止就可以在测试结果下方得到结果。
(备注:1.若测试完成还未停止运行可手动点击结束测试,得到结果   2. 装夹样品之前先清零,然后夹持试样,夹好左上角有力量显示,不清零)




2.测试结果整理

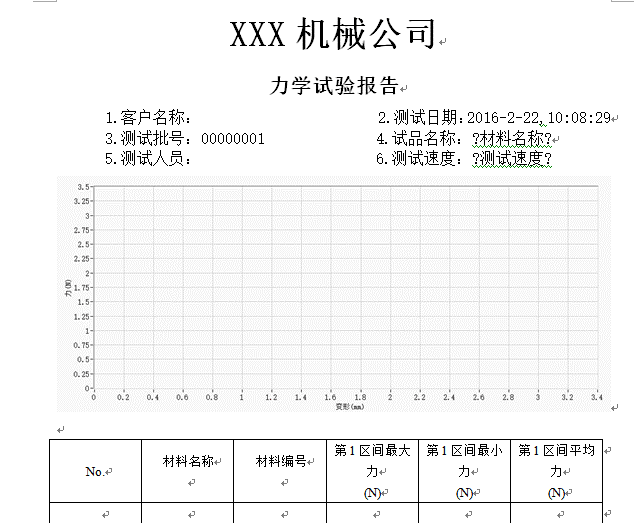

 点击测试结果右下角输出Word或Excel报表,打印即可




  注:以上电池片拉力试验机软件操作步骤适用于皖仪(WANE)公司出品的系列电池片拉力试验机使用,仅供新老用户参考,如您在使用过程中有任何技术疑问,欢迎随时咨询售后工程师。
