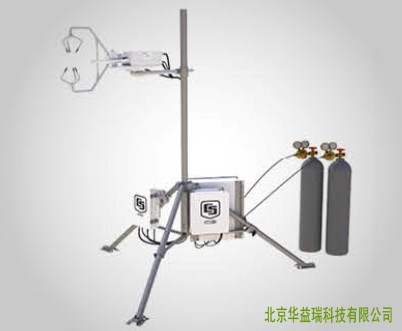

CPEC200是一个闭路涡动协方差（EC）测量系统，替换了Campbell公司的CPEC1000测量系统。CPEC200监测大气层-生物圈之间的二氧化碳，能量，水汽以及热量交换。系统包含Campbell公司的EC155闭路气体分析仪，CSAT3A三维超声风速仪，以及CR3000数据采集器。

技术描述

CPEC200是一个闭路涡动协方差（EC）测量系统，用于长期监测大气层-生物圈之间的二氧化碳、水汽、能量以及热量交换。该系统充分应用了Campbell公司超过15年的开发、生产以及大气采样系统操作的丰富经验，用于痕量其它采集。

完整的CPEC200系统包括：

※ 三维超声风速仪(CSAT3A)

※ 闭路气体分析仪(EC155)

※ 数据采集器(CR3000)

※ 控制机箱

※ 抽气泵模块

※ 安装硬件，气体导管

技术性能参数

环境温度：-20 – 50℃

泵：4 @ 7Lpm

加热器：7.2W

流量：7Lpm（采集器控制3 – 9Lpm）

重量和尺寸：34.0 x 47.0 x 22.9 cm；6.4 kg

技术规格

1、数据采集器

A/D转换：16bit

模拟通道：28个单端（14个差分）

模拟电压范围：±5000mV

模拟电压精度：±（读数*0.04%+偏移量），0~40℃

脉冲通道：4个

开关激发通道：4个电压，3个电流

采样频率：100Hz

2、数据存储模块及以太网接口

供电：12V，由数据采集器供电

电流：20mA（仅开启网络功能）

16G存储卡

3、涡度相关质能通量传感器

CE155闭路红外CO2/H2O分析仪测定二氧化碳和水汽；

三维超声风速仪测定三维风速和超声温度；

其集成的三维风：

输出：Ux，Uy，Uz，C（声速，风速自动订正）

测量频率：1～100Hz可编程

风速量程：Ux =30m/s；Uy =60mm/s；Uz=8mm/s

风速测量误差：Ux，Uy为<±4cm/s，Uz为<±2cm/s，

测量分辨率Ux，Uy为1mm/s，Uz为0.5mm/s，

虚温*小关键位0.002℃，

输出方式：SDM，RS-232，模拟，CPI,RS485,USB。

气泵：

电缆长度：3m

进气口接头：3/8in, 高品质Swagelok 转接头

气压传感器量程：15～115kpa

泵速：3～9LPM(自动控制，一般设定为7LPM)

阀门控制器：

进气口: 三阀控制器：零基点，CO2测幅，H2O 测幅

六阀控制器（可选）：零基点，4个CO2测幅，H2O 测幅

出气口：气体分析仪和H2O 旁路

接头：1/4in, 高品质Swagelok 转接头

流速：0.5～5LPM（设定后自动控制)

4、系统防护机箱：

采用玻璃纤维合成防腐聚酯加工而成，可供放置数据采集器和一些外部设备。

5、供电系统

满足系统要求，太阳能方式交流电方式
