连续转角&多处会变形加工案例

2025年11月28日 08:11:30      来源:昆山徕通机电科技有限公司 >> 进入该公司展台      阅读量:1

分享:

连续转角&多处会变形加工案例

加工技术重点:

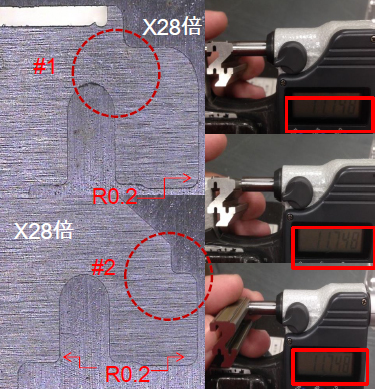

1. 在图#1宽度1.26mm与图#2连续转角,材料容易产生变形与崩角。
2. 多处小R角ØØ0.18~0.2mm,割沖子或入塊配合時,若是清不,都會有干涉情形發生。
3. 利IP9減少工件變形量,達良好轉圓弧精度。

材料

SDK11

厚度

公母模30mm

线径

0.25mm

刀次

3

机型

AU-500iA

工件程序

homework-p/ homework-in

加工时间

公模1hr/母模1hr45min

配合间隙

4μm
