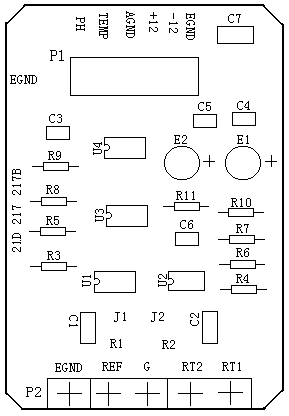

前置放大器（PHGF-27B、PHGF-28B）连接示意图
pH计(PHG-21C型、PHG-217A/B型、PHG-7685A型、PHG-21D型、PHG-217D型与PHGF-27B、PHGF-28B前置放大器通过P1接线柱连接，发送器与主机单元之间的通过电缆线连接, 电缆型号规格为5芯屏蔽电缆, 每芯线上贴有编号。
P2接线点使用电缆为特制四芯双屏蔽电缆(用户购买备件时, 请注明特制四芯双屏蔽电缆)。四根芯线外层还有一层屏蔽线, 用于接地屏蔽, 具体接法如下：
接点名称 | 电 缆 编 号 | 接点名称说明 |
EGND | 1(外层屏蔽线) | 接地点 |
RT3 | 2(蓝色导线) | 温度元件接点 |
EEF | 3(屏蔽芯线屏蔽线) | 参比电极接点 |
G | 4(屏蔽芯线芯线) | pH(ORP)电极接点 |
RT2 | 5(绿色导线) | 温度元件接点 |
RT3 | 6(红色导线) | 温度元件接点 |

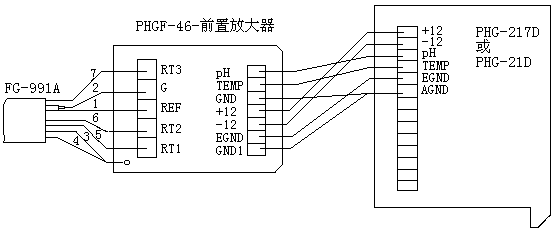

PHGF－46－P2Y1型）、 （PHGF－46－P3Y1型）、 （PHGF－46－S1Y1型）发送器中FG-991A复合电极电缆线与PHGF-46前置放大器与PHG-217D型工业pH/ORP测量控制器或PHG-21D型工业pH/ORP计接线图：

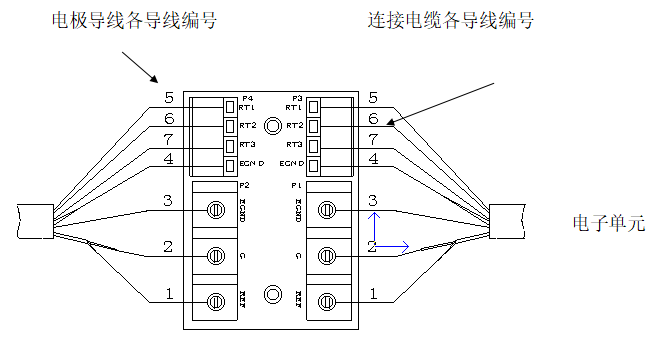

（PHGF-43-P0N型、PHGF-43-P1N、PHGF-43-P2N型）发送器的接线盒中，电极导线、连接电缆的接线如下图所示：
FG－991A型工业式pH复合电极可以测量溶液的ORP值
